Fundamentos de la mecánica de fluidos

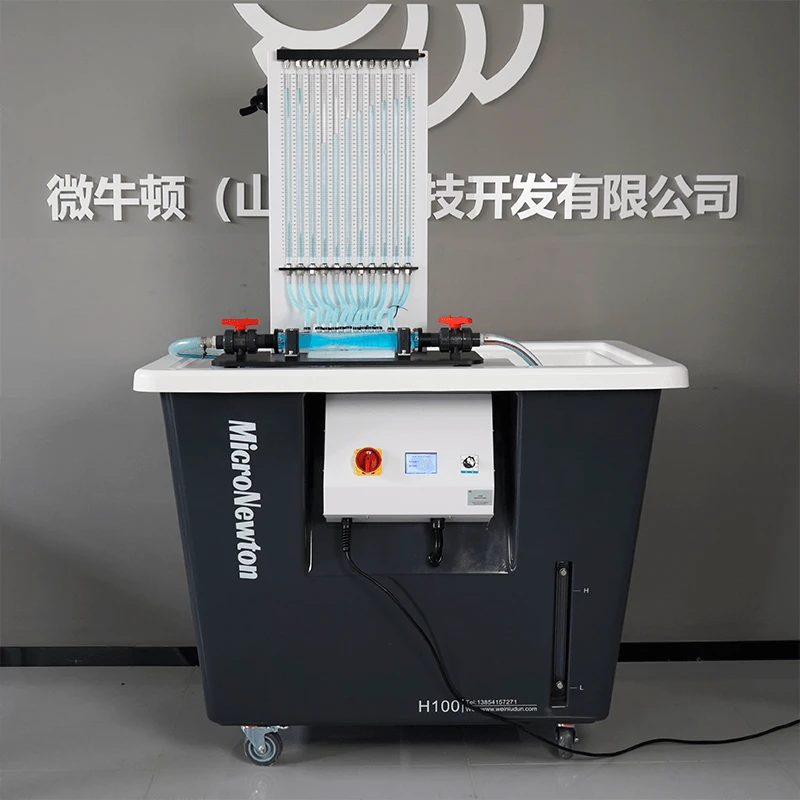

Este producto está diseñado para usarse junto con el Banco Experimental de Mecánica de Fluidos Básica H100 para apoyar el estudio y la investigación experimental de la ecuación de Bernoulli y la ecuación de continuidad en Mecánica de Fluidos. La circulación del agua la proporciona el banco experimental H100 a través de un sistema de autocirculación, lo que hace que la operación sea cómoda y eficiente.

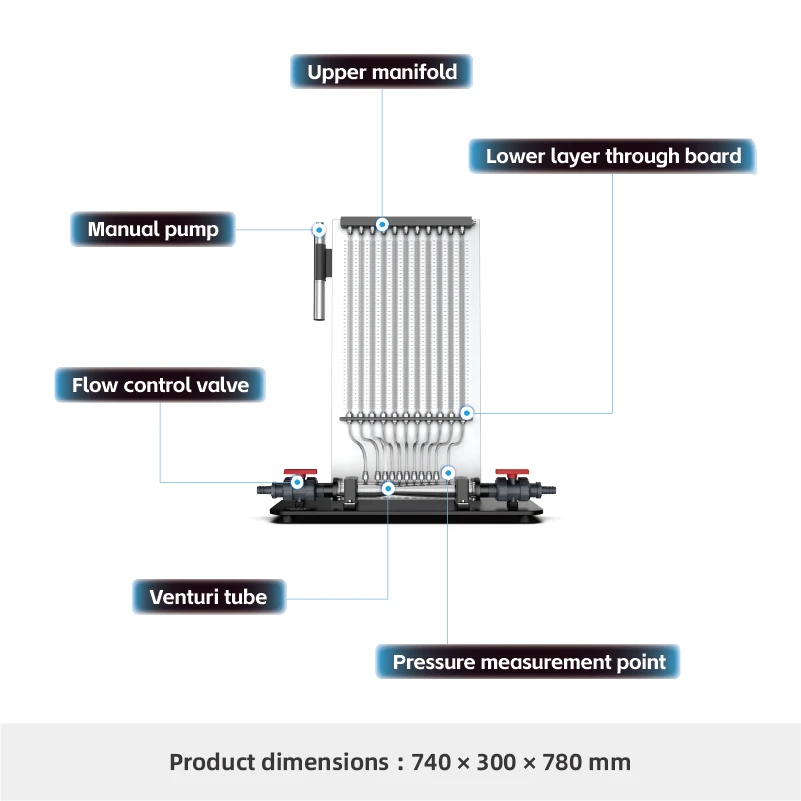

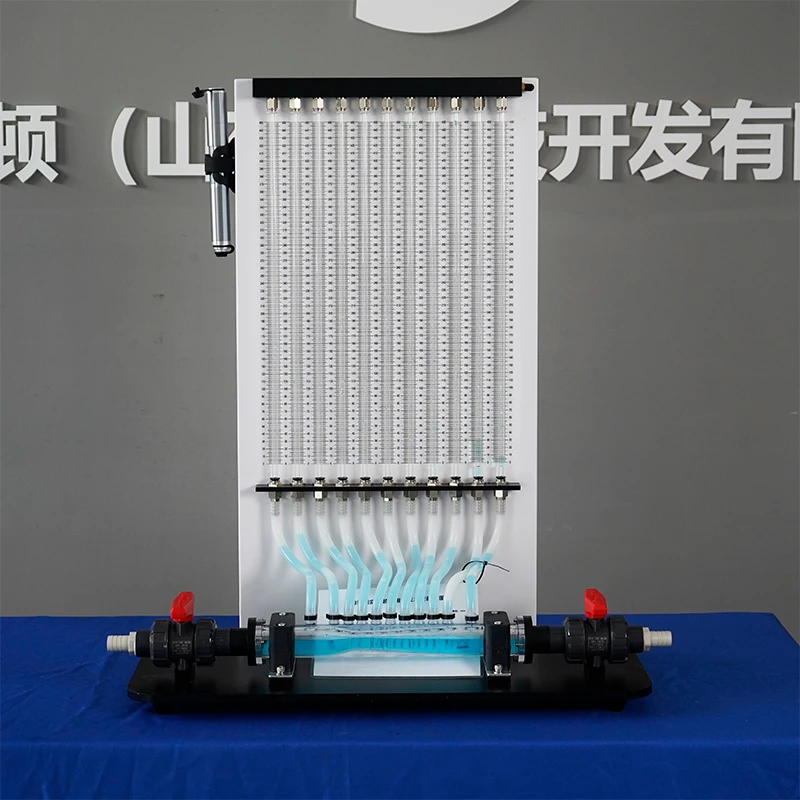

El tubo Venturi del módulo es transparente y visualmente accesible, lo que permite a los usuarios observar directamente la tendencia de distribución de presión a lo largo del tubo. También permite la medición y cálculo del coeficiente de flujo del tubo Venturi. El módulo es liviano, lo que lo hace conveniente para enseñar demostraciones y experimentos de laboratorio.
Durante el experimento se debe medir la presión en la sección transversal de entrada y la presión en la garganta. El caudal se ajusta continuamente y las mediciones se repiten en diferentes condiciones de flujo.
Compartir:
Added to cart successfully
Funciones experimentales
1.Se utiliza para estudiar los significados físicos y geométricos de la ecuación de Bernoulli.
2.Se utiliza para estudiar la aplicación de la ecuación de Bernoulli en un modelo de tubo Venturi.
3.Se utiliza para observar la distribución de presión del fluido que fluye a través de un tubo Venturi.
4.Se utiliza para comprender el concepto de coeficiente de flujo y aprender a calibrar el coeficiente de flujo de un medidor de flujo Venturi.
5.Se utiliza para verificar la ecuación de energía del flujo estacionario.
6.Se utiliza para desarrollar habilidades experimentales en la medición de parámetros de fluidos como velocidad, caudal y presión.
Atributos del producto
|
Modelo de producto |
H101 |
Nombre del producto |
Aparato experimental de Bernoulli |
|
Materiales principales |
Aleación de aluminio 6061, resina fotosensible |
Dimensiones |
740×300×780mm |
|
Peso del producto |
16,9 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
