Fundamentos de la mecánica de fluidos

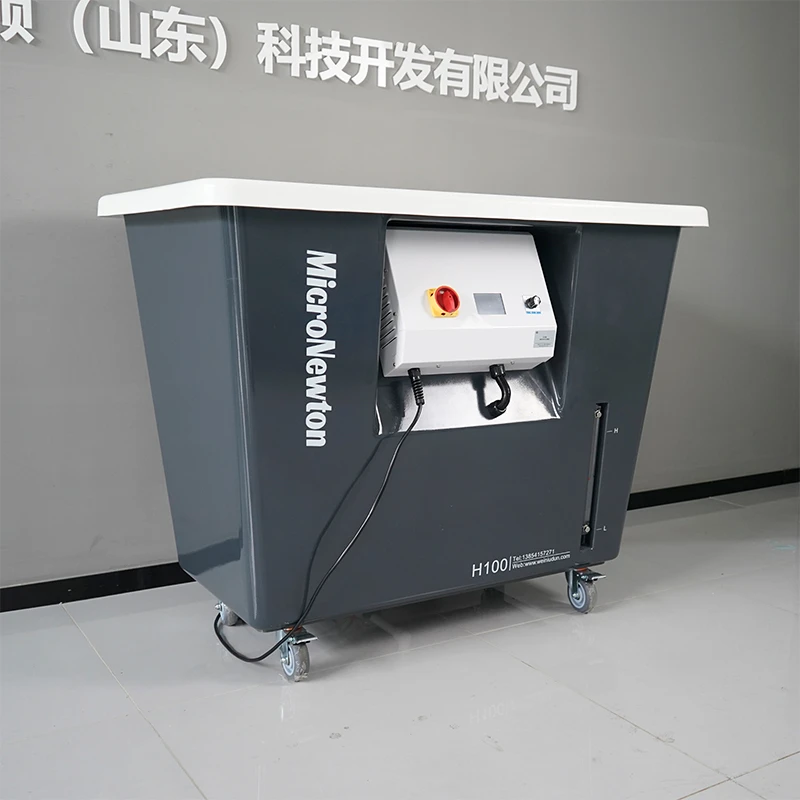

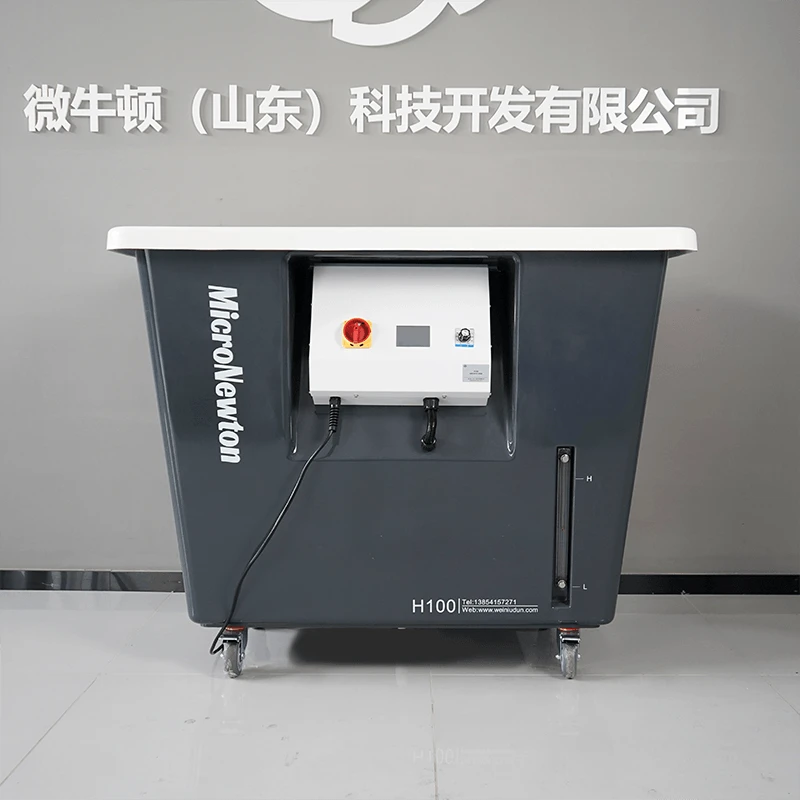

Este producto es un banco experimental básico diseñado para proporcionar circulación de agua, regulación de flujo y funciones relacionadas para varios módulos experimentales de mecánica de fluidos. Si bien es compatible con los módulos experimentales correspondientes, también puede realizar una calibración cuantitativa de acumulación de agua para la medición del flujo. El sistema cuenta con tanques de agua dobles superior e inferior, lo que permite observar el flujo en presas de diferentes formas. Los usuarios también pueden ampliar el sistema para admitir otras configuraciones experimentales de mecánica de fluidos con requisitos de flujo compatibles.
Este banco experimental sirve como unidad de suministro de agua para los módulos experimentales de mecánica de fluidos de la empresa. Está equipado con un tanque de almacenamiento de agua independiente y un sistema de drenaje, lo que permite que el suministro y drenaje de agua funcionen en un circuito de autocirculación sin necesidad de una fuente de agua externa. El sistema incluye protección contra sobrecarga térmica de la bomba y proporciona un flujo de agua controlable.
Compartir:
Added to cart successfully
Descripción del producto
1.Se puede utilizar junto con varios módulos experimentales de mecánica de fluidos para proporcionar circulación de agua y regulación del flujo.
2. Los usuarios también pueden utilizarlo para ampliar y realizar otros experimentos de mecánica de fluidos con requisitos de flujo compatibles.
Funciones experimentales
Atributos del producto
|
Modelo de producto |
H100 |
Nombre del producto |
Banco Experimental de Mecánica de Fluidos Básica |
|
Materiales principales |
Plástico reforzado con fibra de vidrio (FRP) |

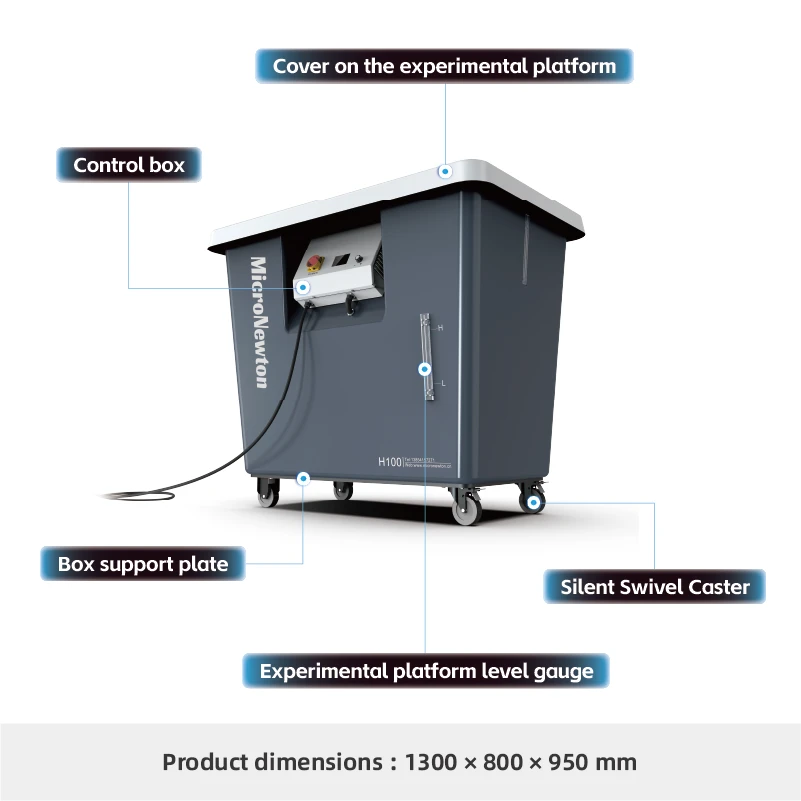

Dimensiones |
1300×800×1060mm |
|
Peso del producto |
100 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
Estudios de caso
Construcción de educación práctica sobre transferencia de calor en Northwestern Polytechnical Universidad
Desarrollo de educación práctica sobre refrigeración en la Universidad Jiao Tong de Shanghai
Creación de educación práctica sobre mecánica de fluidos en la Universidad de Moutai
Avanzando en la educación práctica sobre mecánica de fluidos en la Universidad de Tsinghua
