Fundamentos de la Termodinámica de la Ingeniería
Este producto está diseñado para funcionar con un banco experimental de termodinámica básica y se utiliza para realizar análisis teóricos e investigaciones experimentales relacionadas con la Ley del Gas Ideal (también conocida como Ecuación de Estado del Gas Ideal, PV = nRT) en Ingeniería Termodinámica.

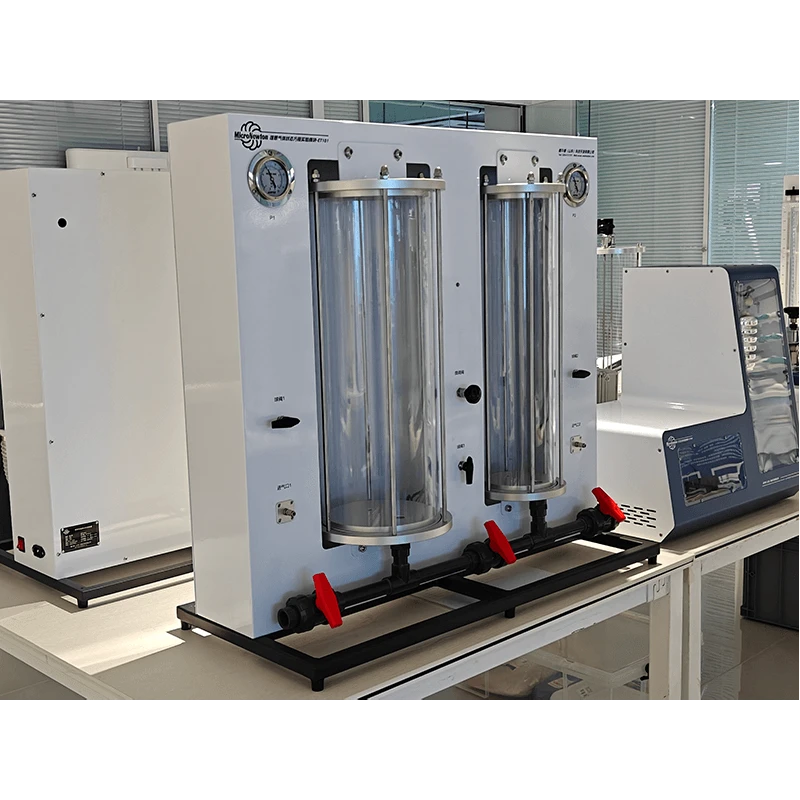

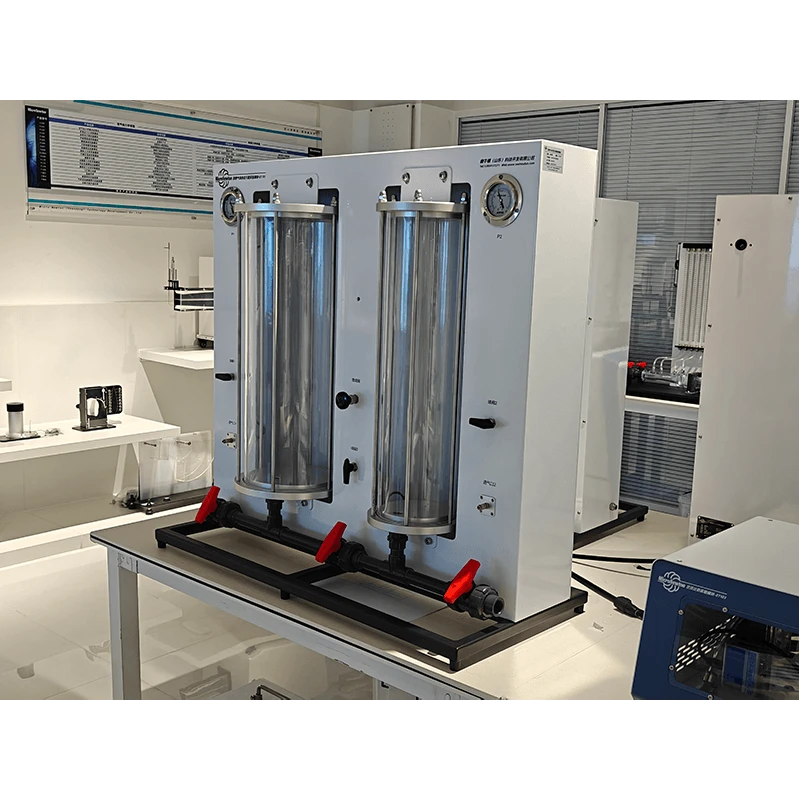

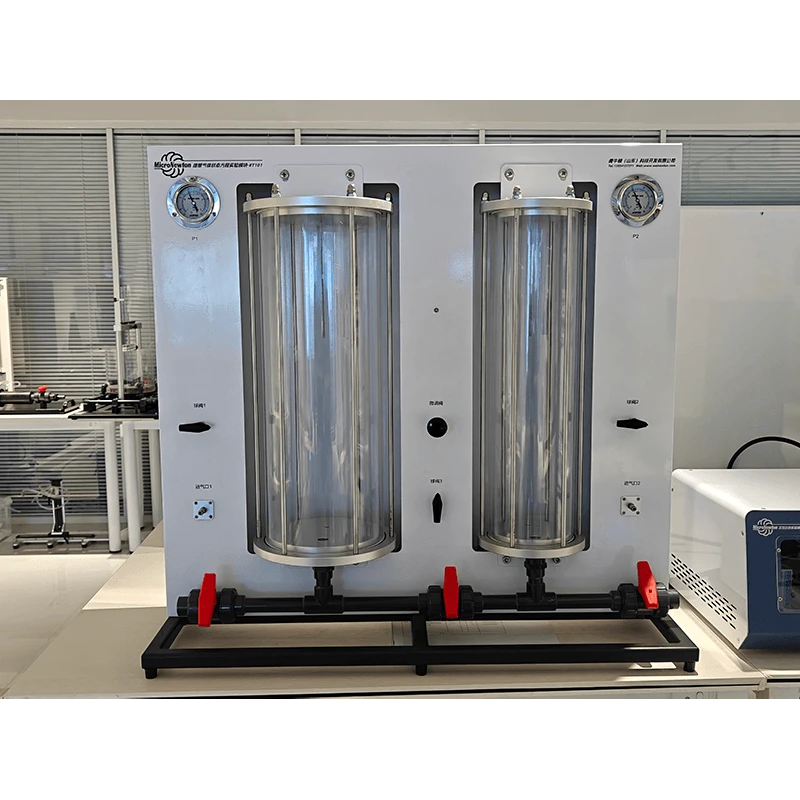

El sistema consta de dos contenedores transparentes, una bomba de presión constante, módulos de adquisición de temperatura y presión y un conjunto de válvulas de control. Mediante el funcionamiento coordinado de la bomba y las válvulas, se pueden realizar experimentos para verificar la Primera Ley de la Termodinámica y la Ley del Gas Ideal.
Utilizando sensores integrados, el aparato permite medir la relación de calor específico del aire. También apoya procesos termodinámicos como la expansión isotérmica y el calentamiento a volumen constante. Los datos experimentales se recopilan a través de la plataforma experimental básica de termodinámica. El sistema presenta un principio de funcionamiento intuitivo y un funcionamiento cómodo.
Compartir:
Added to cart successfully
Funciones experimentales
1.Comprender la Primera Ley de la Termodinámica, la Ecuación de Estado del Gas Ideal y los procesos termodinámicos, incluidos los procesos adiabáticos, isotérmicos y de volumen constante.
2.Dominar la derivación y medición de la relación de calor específico (relación de capacidad calorífica) del aire.
3.Estudiar procesos isotérmicos, analizar cuantitativamente la relación entre presión y volumen de un gas y verificar la Ley de Boyle.
4.Estudiar procesos a volumen constante, analizar cuantitativamente la relación entre temperatura y presión de un gas y verificar la Ley de Charles.
Atributos del producto
|
Modelo de producto |
ET101 |
Nombre del producto |
Aparato experimental de la ley de los gases ideales |
|
Materiales principales |
Chapa metálica, Acrílico, Acero inoxidable |
Dimensiones |
900×400×875 milímetros |
|
Peso del producto |
68,2 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno | ||
|
Módulos requeridos |
Pequeña bomba de aire |
Módulos opcionales |
Ninguno |
