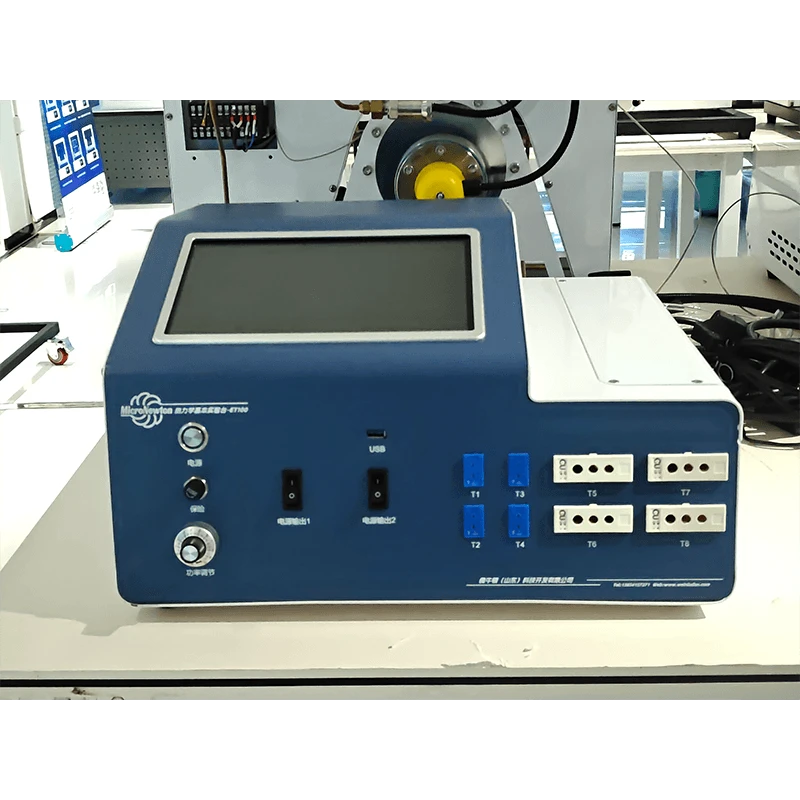

Fundamentos de la Termodinámica de la Ingeniería
Este producto es una plataforma experimental fundamental diseñada para trabajar con varios módulos de la serie EngineeringThermodynamics. Proporciona funciones tales como adquisición de datos, visualización, almacenamiento y regulación de salida de energía.
El sistema puede recopilar parámetros que incluyen temperatura, presión, corriente, voltaje, potencia y caudal. Además de usarse con módulos experimentales de termodinámica compatibles, también puede servir como una herramienta de control y adquisición de datos independiente para experimentos térmicos extendidos.
Compartir:
Added to cart successfully
Funciones experimentales
1.El banco experimental está equipado con una pantalla incorporada con control táctil para el ajuste de funciones, con soporte de retroalimentación de audio.
2. Incluye cinco modelos de módulos experimentales de termodinámica integrados (ampliables), cada uno de los cuales proporciona diagramas esquemáticos internos, distribuciones de puntos de medición y visualización de datos en tiempo real, con visualización de curvas dinámicas y soporte para exportación de datos de Excel.
3. Admite el funcionamiento completo (salida, entrada, adquisición de datos y ajuste) para todos los módulos experimentales de termodinámica compatibles.
4. Además de usarse con módulos de termodinámica, también puede funcionar como un sistema de adquisición de datos expandible para medición de temperatura y presión, almacenamiento de datos y salida de datos en experimentos térmicos relacionados.
Atributos del producto
|
Modelo de producto |
ET100 |
Nombre del producto |
Banco Experimental de Termodinámica Básica |
|
Materiales principales |
Placa de acero galvanizado |
Dimensiones |
455 × 380 × 250 milímetros |
|
Peso del producto |
15,1 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
