Fundamentos de la aerodinámica

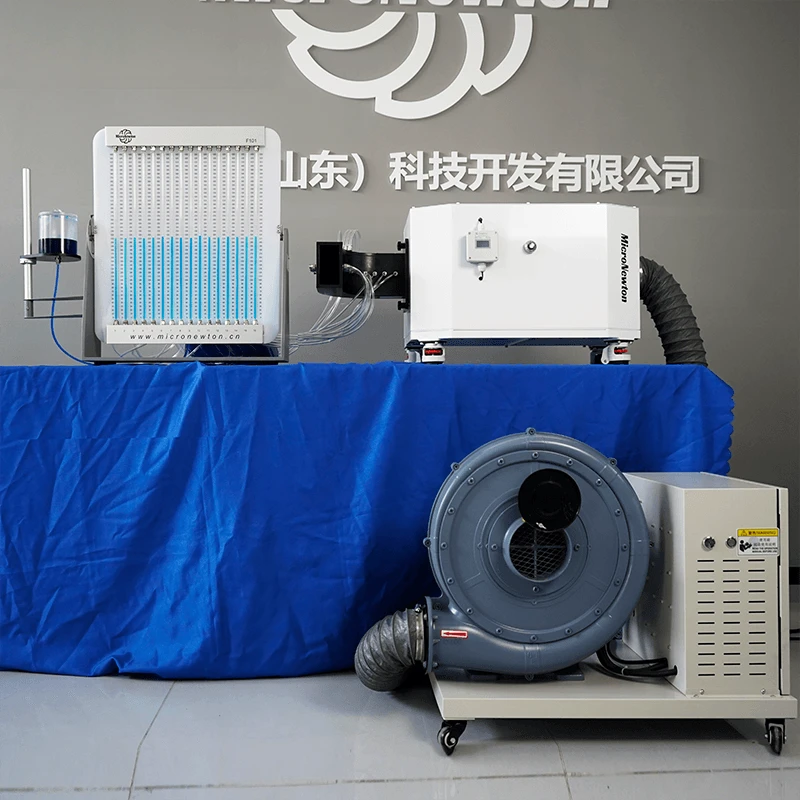

Este producto está diseñado para usarse junto con el Banco Experimental de Aerodinámica Básica y el Módulo Experimental Manómetro Multitubo. Está destinado a estudiar las características del flujo de aire a través de un tubo curvado de sección cuadrada en aerodinámica.

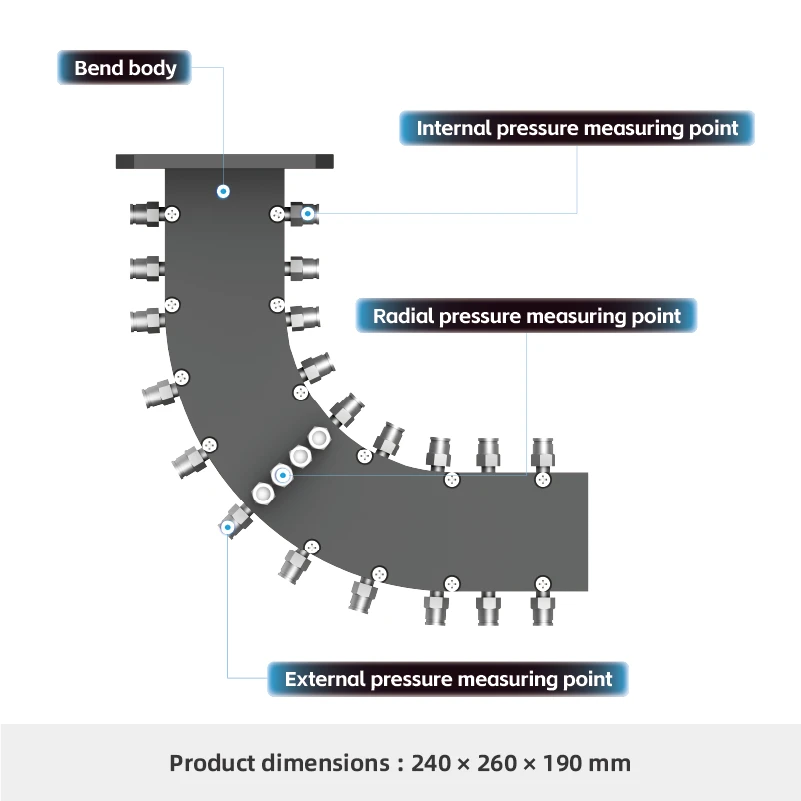

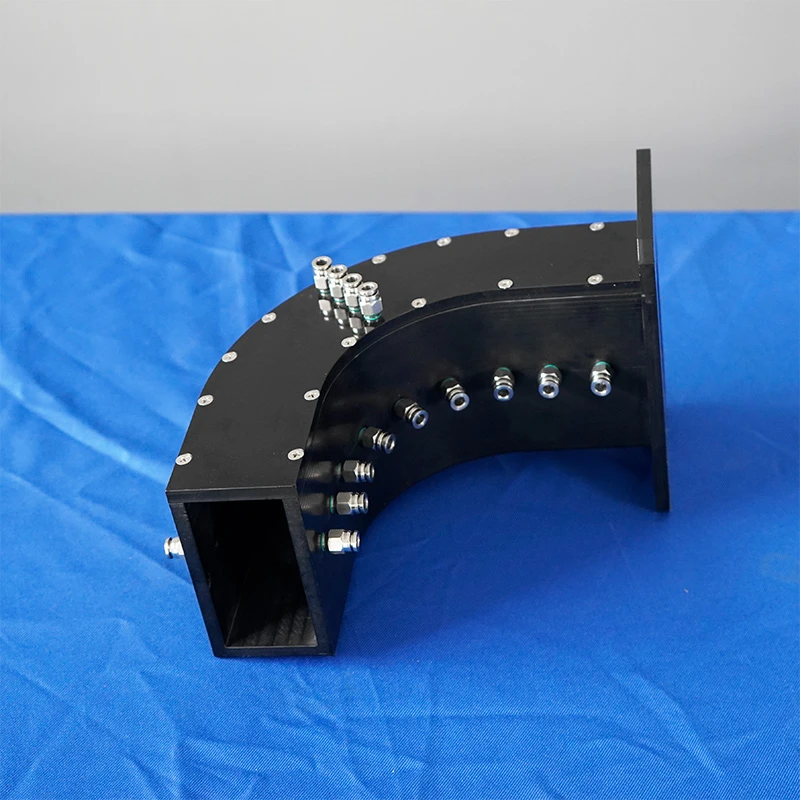

El módulo consta de un tubo curvado de sección cuadrada equipado con puntos de toma de presión distribuidos a lo largo de las paredes interior y exterior. Cuando se utiliza con el manómetro de tubos múltiples, permite medir la distribución de presión a lo largo de la dirección del flujo en ambos lados de la curva.
Esto permite investigar el comportamiento de la capa límite dentro de la curvatura, evaluar las pérdidas de presión y calcular el coeficiente de pérdida (K).
Compartir:
Added to cart successfully
Funciones experimentales
1.Mida la distribución de presión a lo largo de las paredes interior y exterior del tubo de curvatura cuadrada.
2.Estudiar la distribución de la presión radial y compararla con la distribución de la velocidad del vórtice prevista para verificar los efectos de la guía del flujo.
3.Calcule el coeficiente de pérdida de flujo (K) para el flujo de gas a través del codo.
Atributos del producto
|
Modelo de producto |
F105 |
Nombre del producto |
Módulo experimental de flujo de tubería con curvatura cuadrada |
|
Materiales principales |
pompón negro |
Dimensiones |
260 × 190 × 240 milímetros |
|
Peso del producto |
1,5 kilogramos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
