Fundamentos de la aerodinámica
Este producto está diseñado para usarse junto con el Banco Experimental de Aerodinámica Básica. Es adecuado para módulos de experimentos de aerodinámica que requieren medición y visualización de presión.

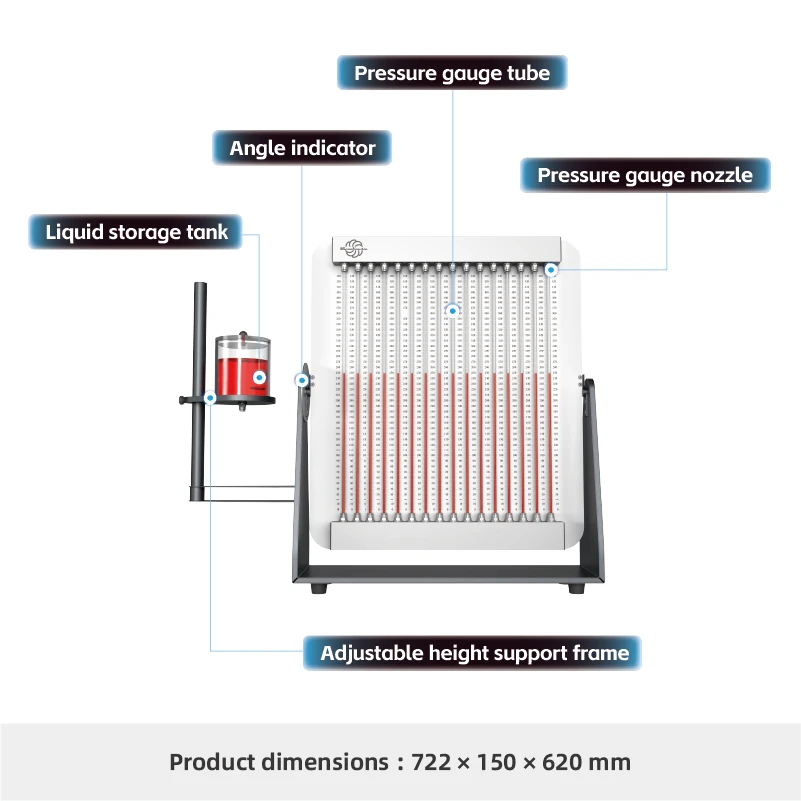

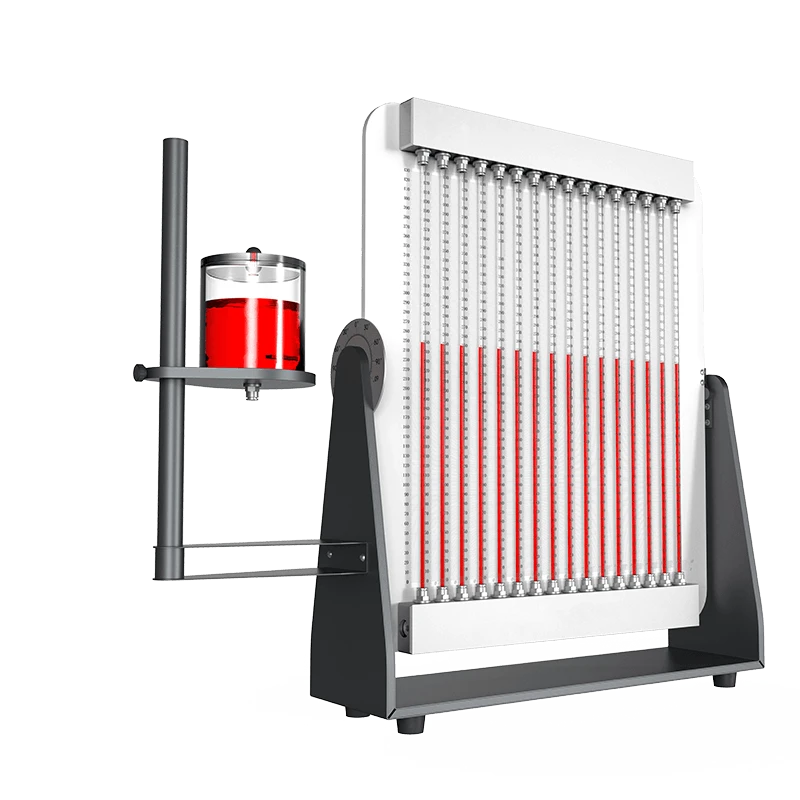

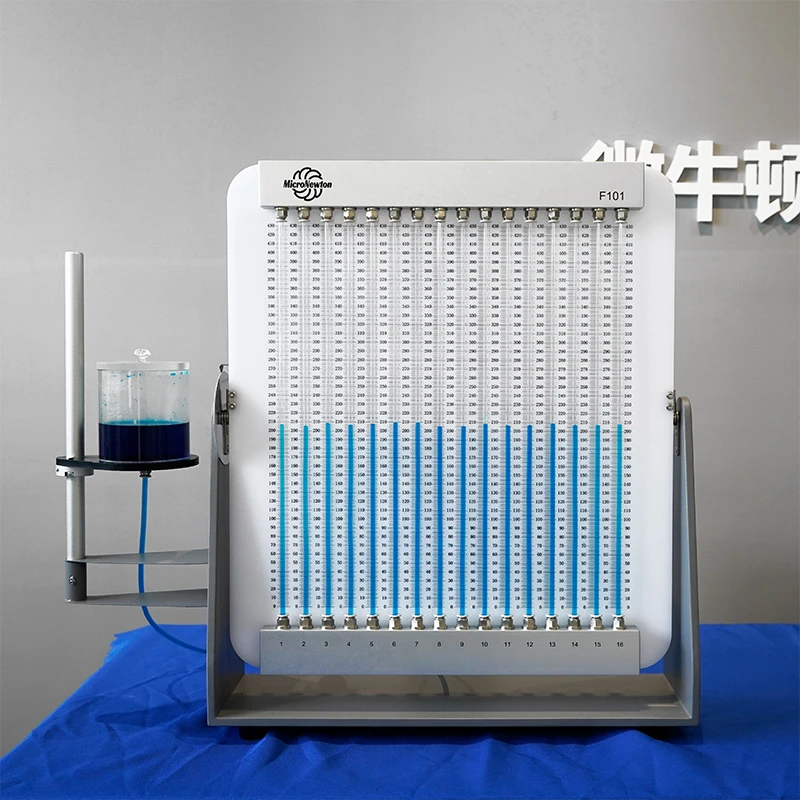

El módulo es un manómetro de líquido clásico, que consta de tubos de medición de presión, un depósito de líquido y un marco de soporte de ángulo ajustable. El fluido de trabajo puede ser agua o aceite, lo que ofrece un funcionamiento sencillo y lecturas intuitivas. La precisión de la medición se puede mejorar aumentando el ángulo de inclinación.
El dispositivo cuenta con 16 canales independientes, lo que permite la medición simultánea de múltiples puntos de presión, incluida la presión relativa y la presión diferencial. Además de las aplicaciones aerodinámicas, también se puede ampliar a otros experimentos de medición de presión compatibles.
Compartir:
Added to cart successfully
Funciones experimentales
1.Mida la presión en varios puntos de prueba en módulos de experimentos de aerodinámica.
2.Realice mediciones generales de presión y presión diferencial para otras configuraciones experimentales compatibles.
Atributos del producto
|
Modelo de producto |
F101 |
Nombre del producto |
Módulo Experimental Manómetro Multitubo |
|
Materiales principales |
Chapa de acero galvanizado, aleación de aluminio 6061, acrílico. |
Dimensiones |
730 × 150 × 640 milímetros |
|
Peso del producto |
9,7 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
