Fundamentos de la aerodinámica

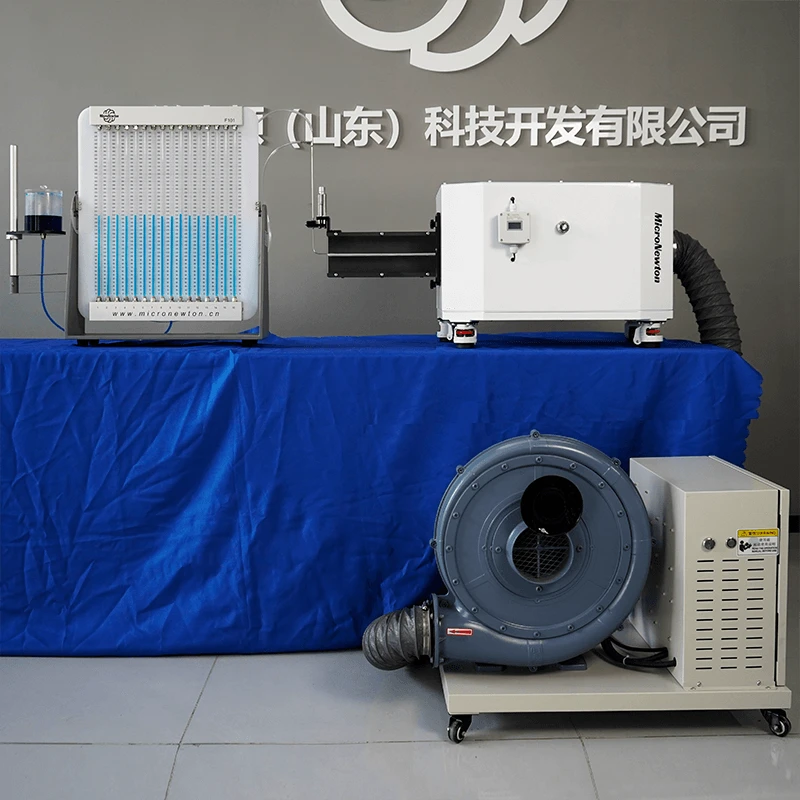

Este producto está diseñado para usarse junto con el Banco Experimental de Aerodinámica Básica y el Módulo Experimental Manómetro Multitubo. Está destinado a estudiar las características de flujo de la capa límite sobre una placa plana en aerodinámica.

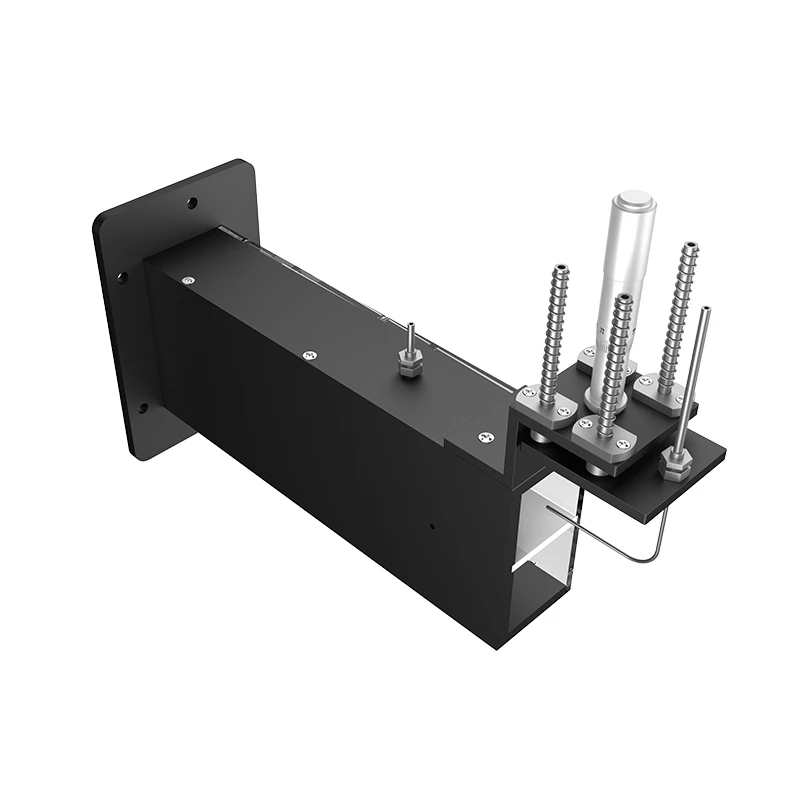

La parte frontal del módulo es transparente para una visualización clara. Se instala una placa divisoria extraíble y reversible dentro del canal de flujo, y las placas de revestimiento blancas ajustables en la parte superior e inferior del canal permiten la formación de gradientes de presión favorables o adversos a lo largo de la dirección del flujo.

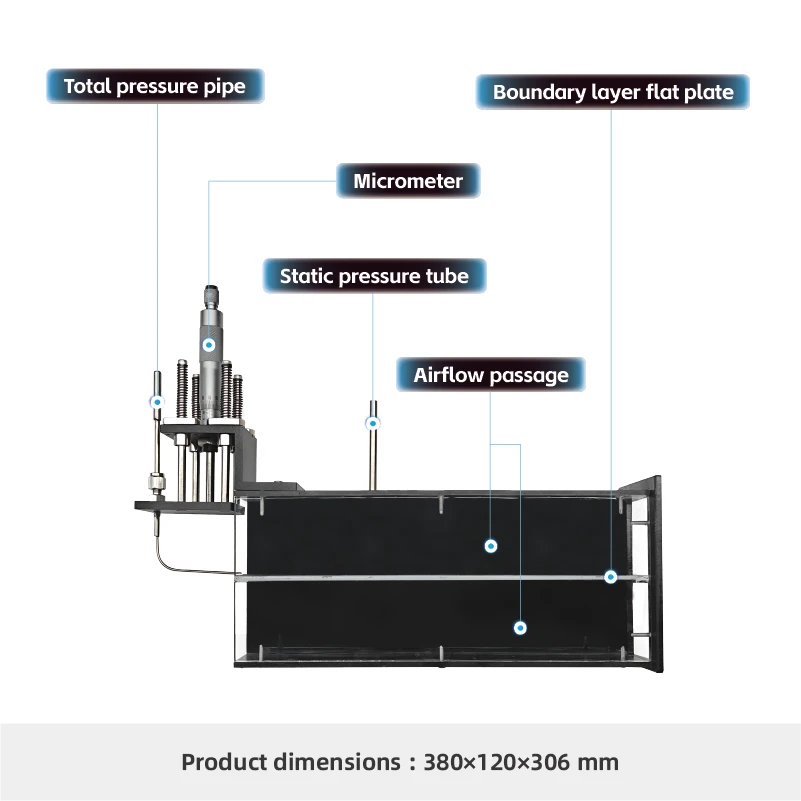

El dispositivo está equipado con un tubo de Pitot en miniatura, cuya posición vertical se puede ajustar con precisión mediante un micrómetro. Esto permite medir la distribución del espesor de la capa límite a lo largo de la dirección del flujo.
Basándose en la ecuación de Bernoulli y utilizando datos de presión estática y total medidos por el manómetro de tubos múltiples, se puede calcular la distribución de velocidades dentro de la capa límite.
El módulo también admite la personalización de placas con diferente rugosidad superficial para aplicaciones de investigación ampliadas.
Compartir:
Added to cart successfully
Funciones experimentales
1.Comprender y calcular conceptos clave como densidad del aire, viscosidad cinemática, velocidad del flujo de aire, número de Reynolds y ecuación de Bernoulli.
2. Estudiar la distribución de presión y velocidad a través de la capa límite sobre una placa plana lisa con diferentes números de Reynolds.
3. Estudiar la distribución de presión y velocidad a través de la capa límite sobre una placa plana rugosa con diferentes números de Reynolds.
Atributos del producto
|
Modelo de producto |
F103 |
Nombre del producto |
Módulo experimental de capa límite de placa plana |
|
Materiales principales |
POM negro, acrílico transparente, aleación de aluminio 6061 |
Dimensiones |
190 × 120 × 380 milímetros |
|
Peso del producto |
2,5 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
