Fundamentos de la aerodinámica

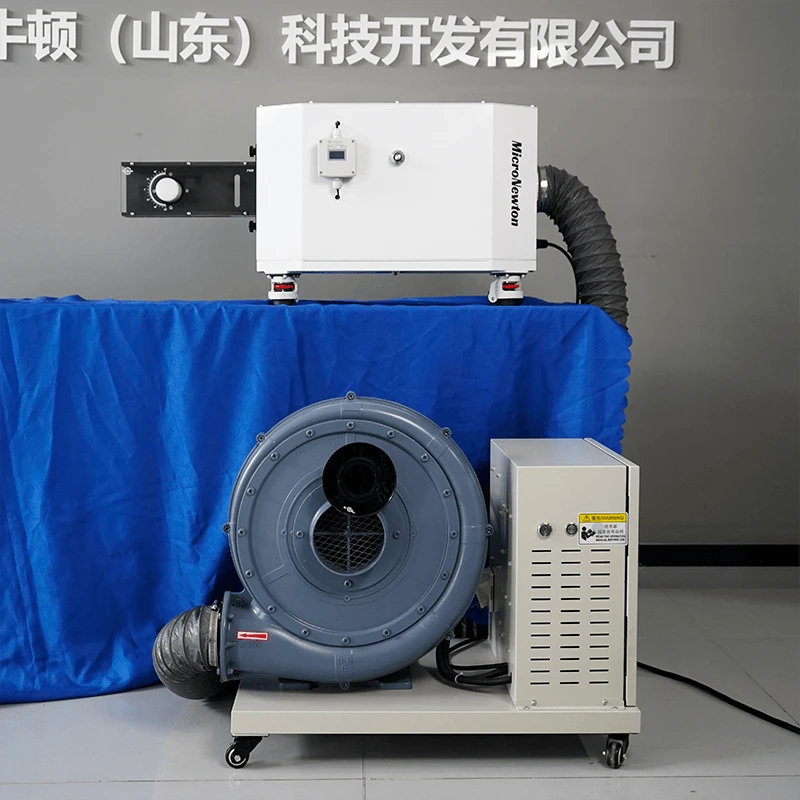

Este producto está diseñado para usarse junto con el Banco Experimental de Aerodinámica Básica (F100). Está destinado a visualizar patrones de flujo de aire en experimentos de aerodinámica.

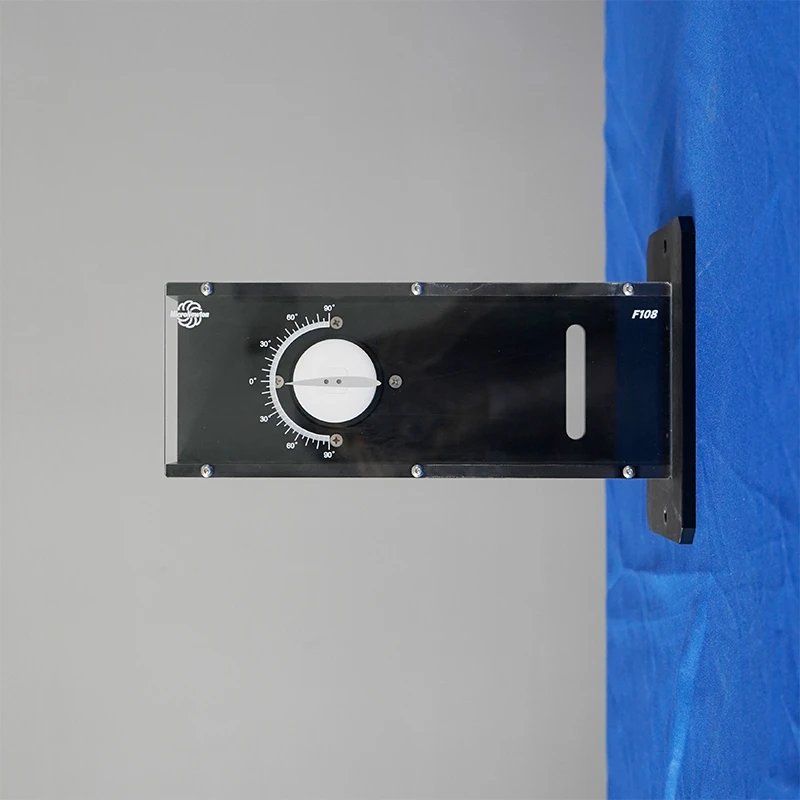

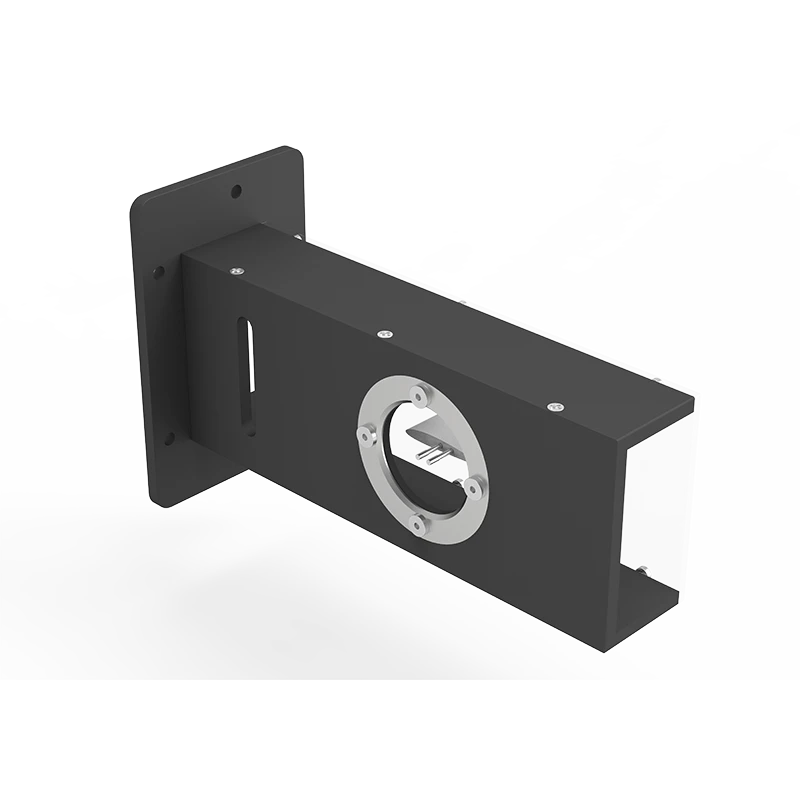

El módulo consta de un canal de flujo rectangular semitransparente, una cubierta acrílica transparente y varios modelos de prueba intercambiables. El canal puede acomodar diferentes cuerpos de flujo, incluidas placas planas, modelos de perfil aerodinámico, cilindros y prismas triangulares.
Cuando se utiliza con un generador de humo opcional, se introduce humo visible en el flujo de aire. A medida que el humo pasa sobre los modelos de prueba, revela claramente patrones de flujo, comportamiento aerodinámico, separación y fijación a la pared (efecto Coandă), lo que permite una observación intuitiva de los fenómenos aerodinámicos.
Este producto está diseñado para usarse junto con el Banco Experimental de Aerodinámica Básica (F100). Está destinado a visualizar patrones de flujo de aire en experimentos de aerodinámica.
El módulo consta de un canal de flujo rectangular semitransparente, una cubierta acrílica transparente y varios modelos de prueba intercambiables. El canal puede acomodar diferentes cuerpos de flujo, incluidas placas planas, modelos de perfil aerodinámico, cilindros y prismas triangulares.
Cuando se utiliza con un generador de humo opcional, se introduce humo visible en el flujo de aire. A medida que el humo pasa sobre los modelos de prueba, revela claramente patrones de flujo, comportamiento aerodinámico, separación y fijación a la pared (efecto Coandă), lo que permite una observación intuitiva de los fenómenos aerodinámicos.
Compartir:
Added to cart successfully
Funciones experimentales
1.Visualizar los patrones de flujo de aire y el comportamiento del flujo alrededor de diferentes objetos.
Atributos del producto
|
Modelo de producto |
F108 |
Nombre del producto |
Módulo Experimental de Visualización de Flujo |
|
Materiales principales |
Resina fotosensible, POM negro, acrílico |

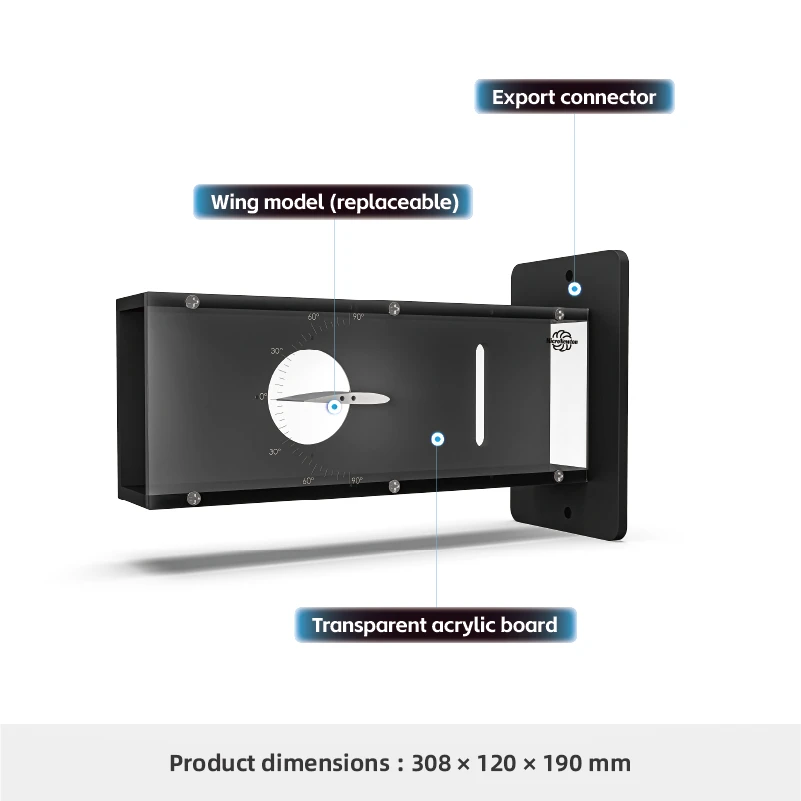

Dimensiones | 308 × 120 × 190 milímetros |
|
Peso del producto |
1,65 kilogramos |
Entorno operativo |
temperatura ambiente, R humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Generador de humo |
