Fundamentos de la aerodinámica

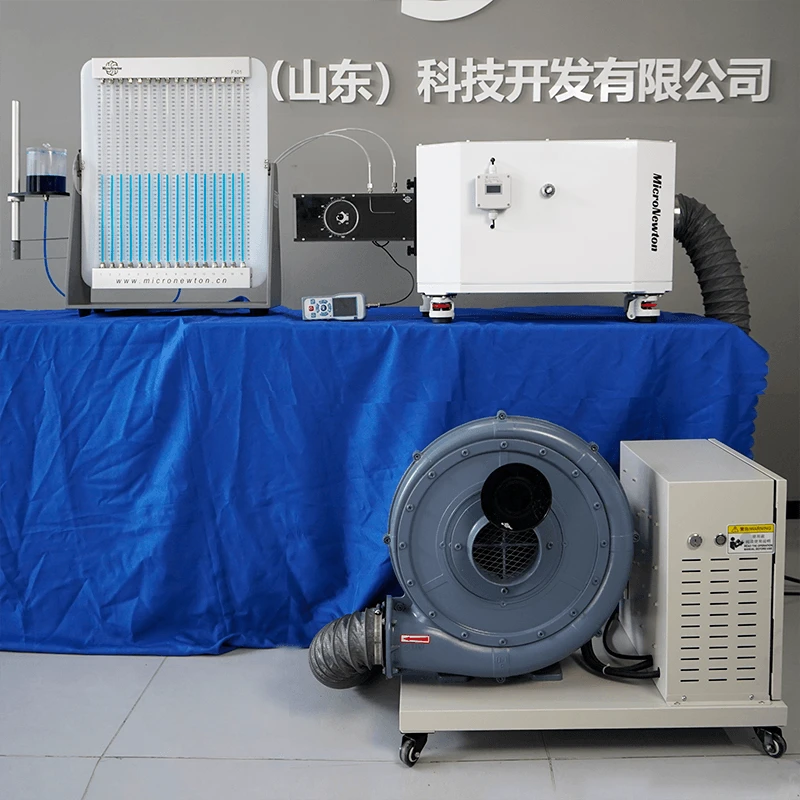

Este producto está diseñado para usarse junto con el Banco Experimental de Aerodinámica Básica. Está destinado a estudiar las características de la fuerza de arrastre del flujo alrededor de los cuerpos en aerodinámica.

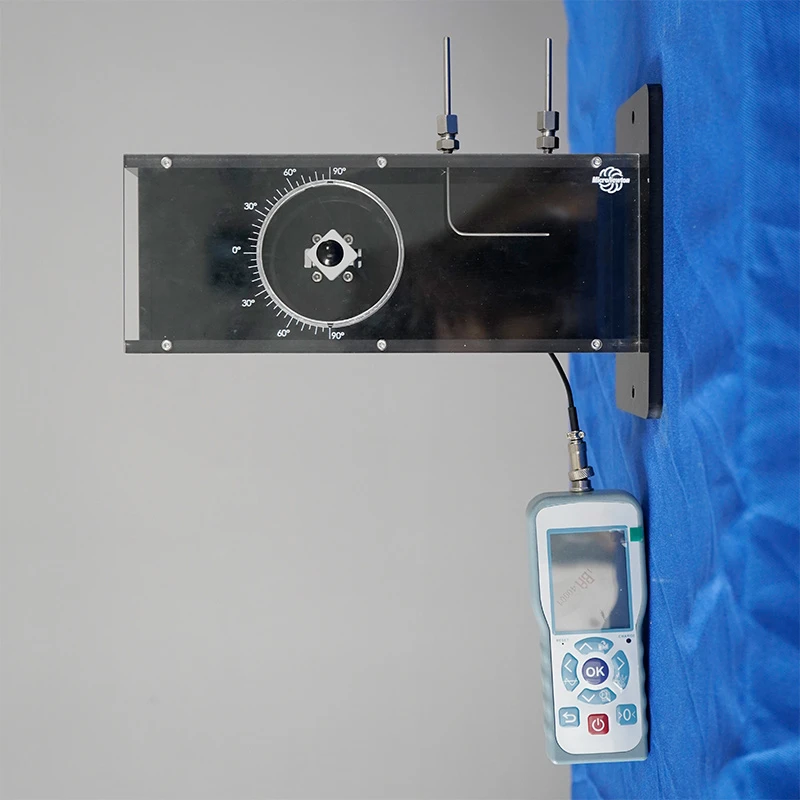

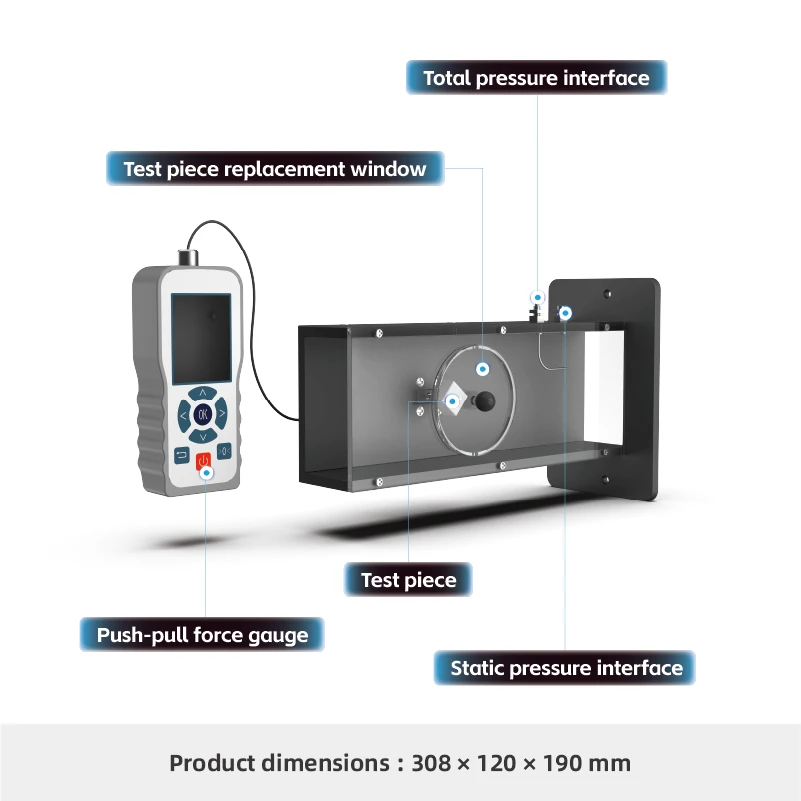

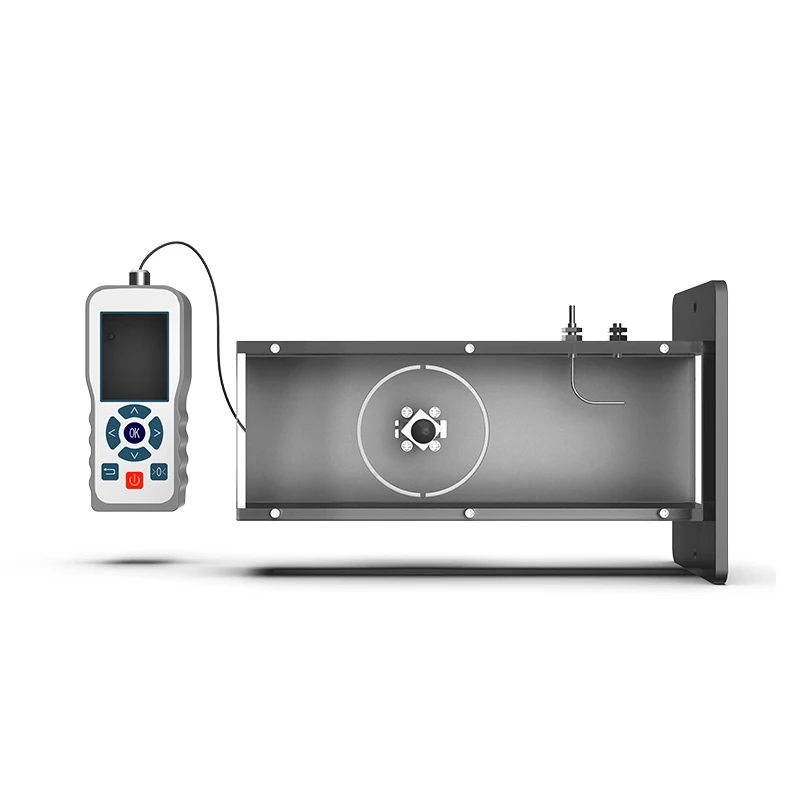

El módulo consta de un canal de flujo corto rectangular semitransparente, conectado al banco aerodinámico mediante un conector de salida. Se pueden colocar modelos de prueba intercambiables dentro del canal para investigar el comportamiento del flujo alrededor de diferentes geometrías.
El sistema admite tres métodos diferentes para medir la fuerza de arrastre bajo diferentes velocidades de flujo de aire. Permite un análisis exhaustivo de la distribución de la presión, los efectos de la capa límite y la generación de fuerza de arrastre para diferentes formas.
Compartir:
Added to cart successfully
Funciones experimentales
1. Aprenda el uso de un tubo de Pitot y comprenda la influencia de la posición de la sonda en los resultados de la medición.
2.Estudiar y analizar la distribución de presiones en la superficie de un cilindro en flujo cruzado.
3.Mida la fuerza de arrastre causada por la capa límite alrededor de un cilindro usando un medidor de tensión.
4.Mida y analice la distribución de presión superficial de modelos cilíndricos utilizando un manómetro de tubos múltiples.
Atributos del producto
|
Modelo de producto |
F107 |
Nombre del producto |
Módulo Experimental de Análisis de Fuerza de Arrastre |
|
Materiales principales |
Resina fotosensible, POM, acrílico transparente |
Dimensiones |
|
|
Peso del producto |
1,2 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguna |
||
|
Módulos requeridos |
Bloque rectangular, cilindro, prisma triangular, modelo de perfil aerodinámico, Cono, especímenes de prueba de cuerpo romo. |
Módulos opcionales |
Ninguna |
