Fundamentos de la aerodinámica

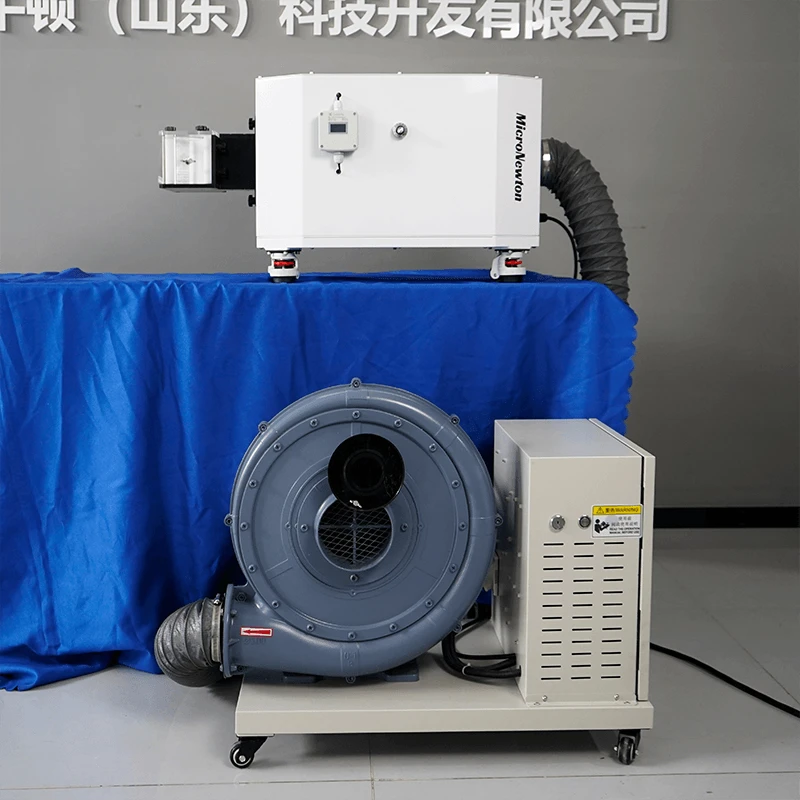

Este producto está diseñado para usarse junto con el Banco Experimental de Aerodinámica Básica. Está destinado a estudiar las características de flujo asociadas con el efecto Coandă (efecto de fijación a la pared) en aerodinámica.

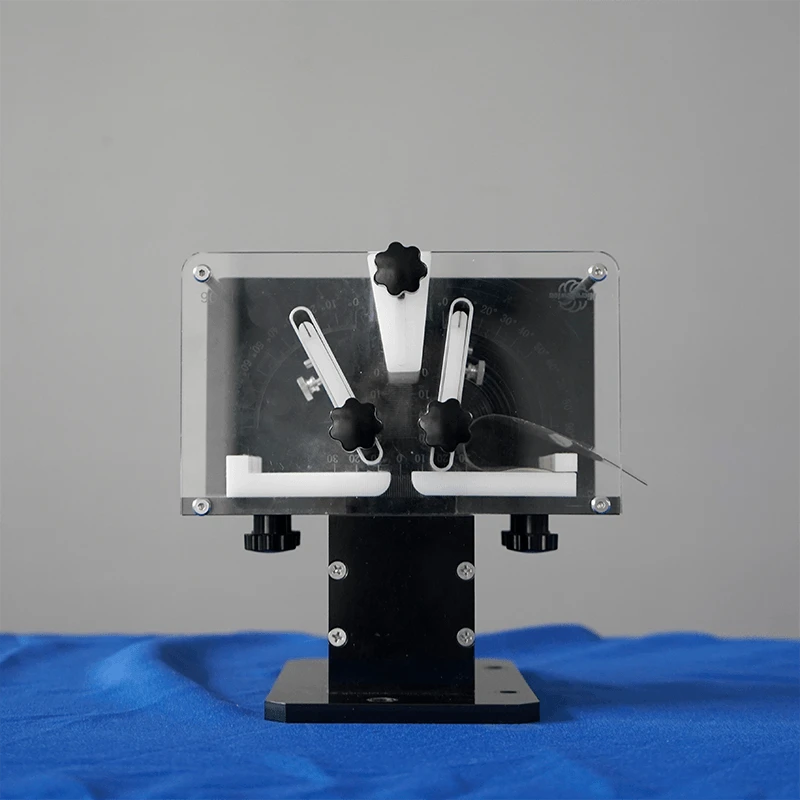

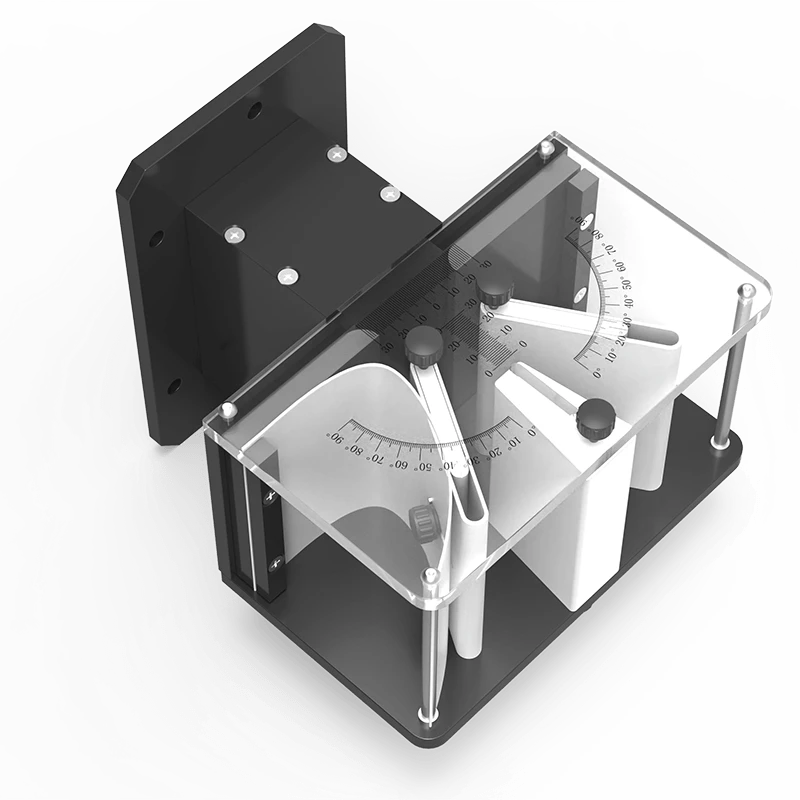

El módulo dispone de un canal de flujo rectangular semitransparente que está conectado al banco aerodinámico mediante un conector de salida. Dentro del canal hay una vía de flujo de doble pared en forma de Y, con un tamaño de abertura ajustable y una placa divisoria ubicada en el centro. La posición axial, el ángulo y la distancia de compensación de la placa divisora se pueden ajustar y leer mediante marcas de escala.
Esta configuración permite investigar el comportamiento del flujo de aire bidimensional y el efecto Coandă, donde un chorro de fluido se adhiere a una superficie cercana durante el flujo.
Compartir:
Added to cart successfully
Funciones experimentales
1.Observar el efecto Coandă formado por el flujo de aire alrededor de las superficies y analizar los factores que influyen.
2. Trazar curvas características según la distancia y el ángulo de desplazamiento y analizar el comportamiento del efecto Coandă.
Atributos del producto
|
Modelo de producto |
F106 |
Nombre del producto |
Módulo experimental del efecto Coanda |
|
Materiales principales |
POM, aleación de aluminio, acrílico transparente |

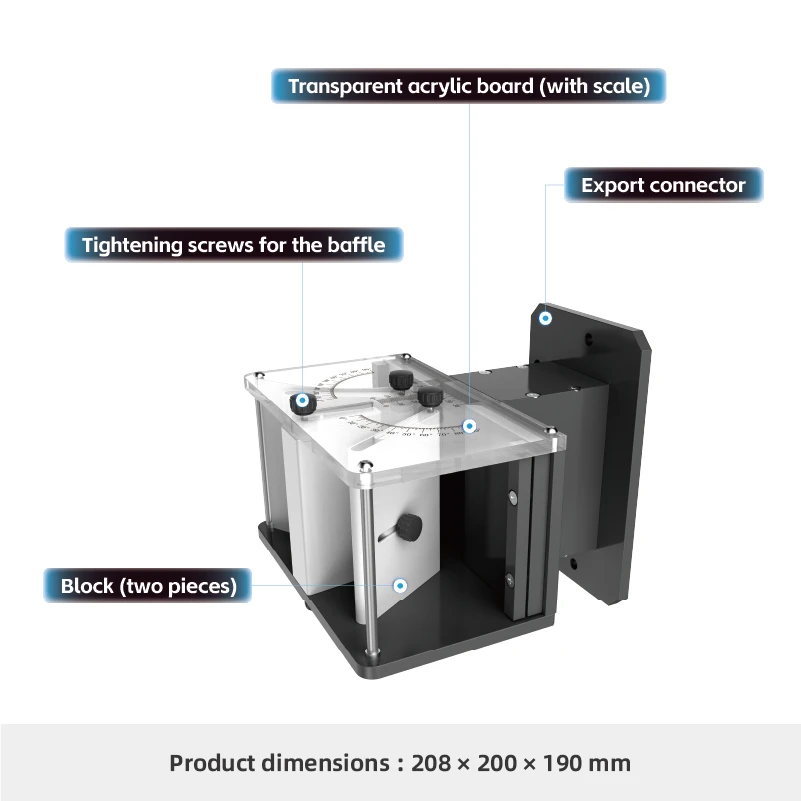

Dimensiones |
190 × 200 × 208 milímetros |
|
Peso del producto |
1,85 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
