Fundamentos de la aerodinámica
Este producto está diseñado para usarse junto con el Banco Experimental de Aerodinámica Básica y el Módulo Experimental Manómetro Multitubo. Está destinado a estudiar las características del flujo de aire dentro de una tubería circular, centrándose en el comportamiento del flujo turbulento.

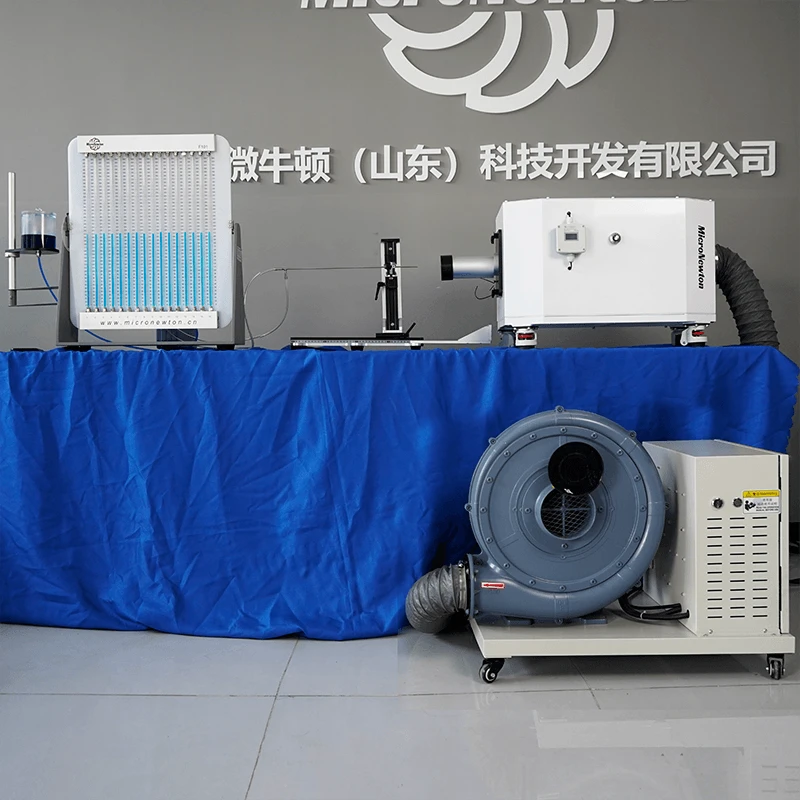

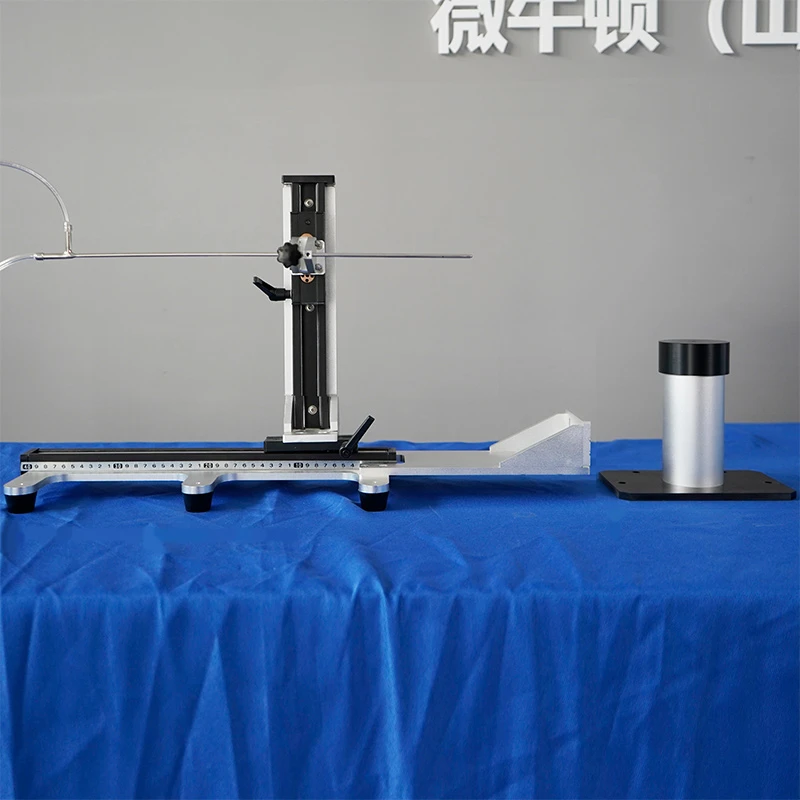

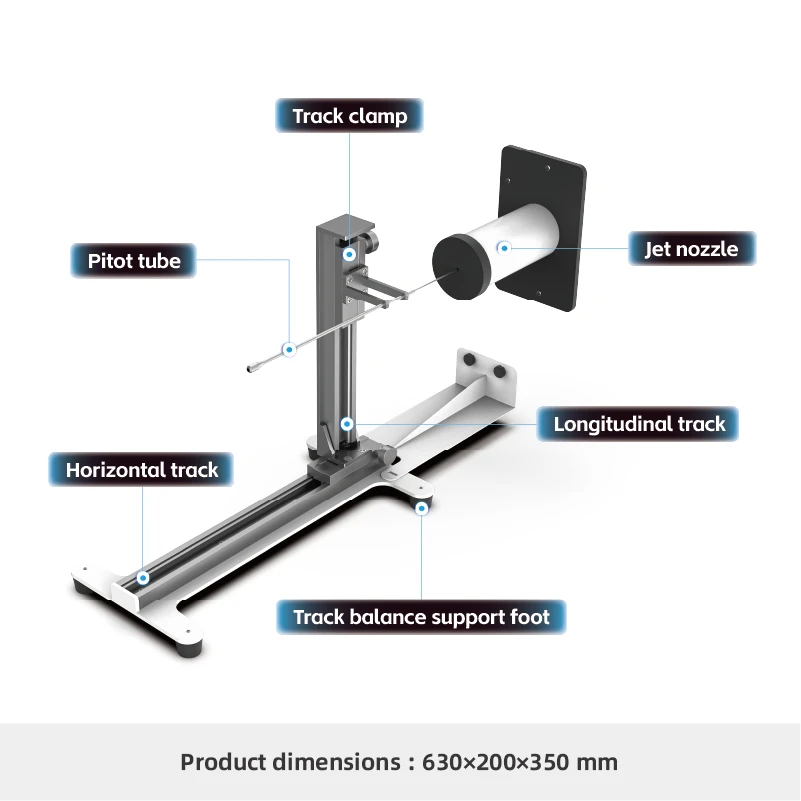

El módulo consta de un tubo circular de metal, con una salida con bordes afilados dentro de la sección recta para promover la formación de flujo turbulento. Un tubo de Pitot se monta sobre un marco de medición y se puede mover tanto horizontal como verticalmente dentro del tubo.
En combinación con el manómetro de tubos múltiples, el sistema permite medir la distribución de presión axial a lo largo de la línea central de la tubería, así como investigar el comportamiento de la capa límite a lo largo de la pared interior. También permite trazar perfiles de velocidad dentro del campo de flujo de la tubería y estimar las pérdidas de presión por fricción.
Se incluye un dispositivo de posicionamiento central para facilitar mediciones precisas y repetibles.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar la distribución de presión y velocidad a lo largo de la línea central del flujo de aire en una tubería circular.
2.Investigar la distribución de velocidades en diferentes posiciones axiales.
3.Analizar perfiles de velocidad radial, variación del caudal másico y distribución de energía cinética.
4.Estudiar la distribución de la capa límite a lo largo de la pared interior de la tubería.
Atributos del producto
|
Modelo de producto |
F104 |
Nombre del producto |
Módulo experimental de flujo turbulento de tubería circular |
|
Materiales principales |
Chapa de acero galvanizado, POM negro, aleación de aluminio |
Especificaciones |
630 × 230 × 380 milímetros |
|
Peso del producto |
5,05 kilogramos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
