Fundamentos de la aerodinámica

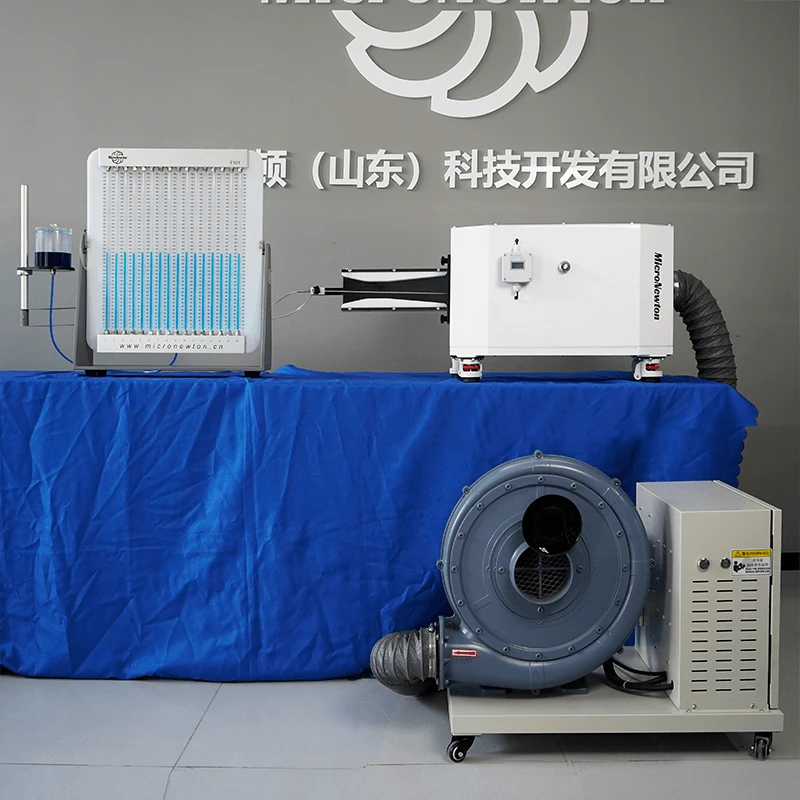

Este producto está diseñado para usarse junto con el Banco Experimental de Aerodinámica Básica y el Módulo Experimental Manómetro Multitubo. Está destinado a estudiar y demostrar la aplicación de la ecuación de Bernoulli en aerodinámica.

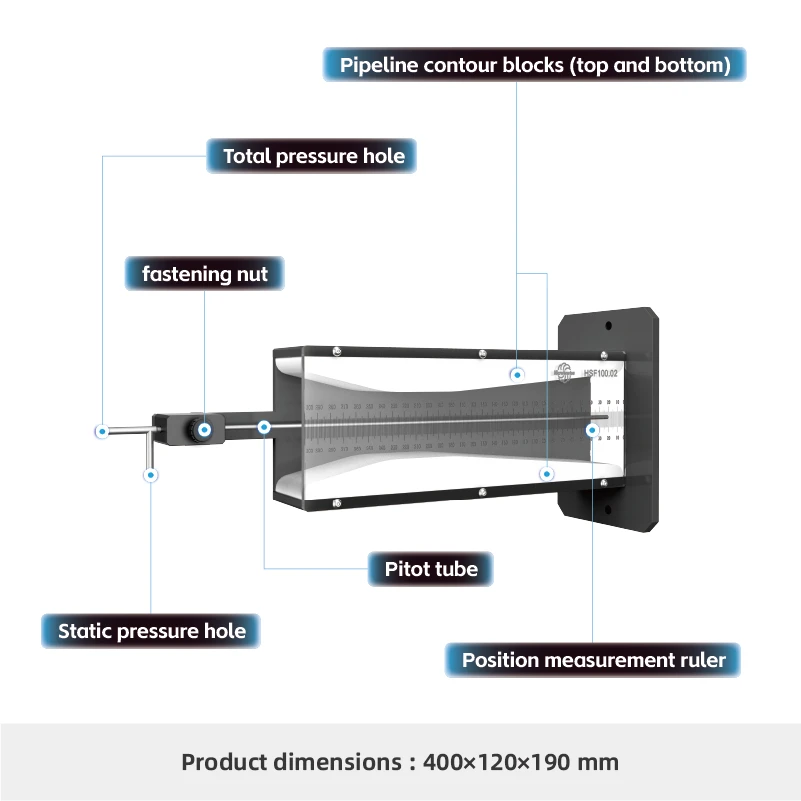

El dispositivo consta de un modelo Venturi y un tubo de Pitot ajustable. El tubo de Pitot se puede mover a lo largo de la línea central del canal de flujo para medir la distribución de presión a diferentes velocidades del flujo de aire. Las lecturas de presión se obtienen mediante el manómetro de tubos múltiples.
Este módulo se utiliza principalmente para analizar las variaciones de presión del flujo de aire a través de un canal Venturi, lo que permite una verificación clara e intuitiva de la ecuación de Bernoulli. También ayuda a los usuarios a aprender cómo operar un tubo de Pitot. Combinado con parámetros geométricos, permite calcular la velocidad del aire y el caudal.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar y verificar la ecuación de Bernoulli.
2. Aprenda el uso de un tubo Pitot y realice mediciones de velocidad del flujo de aire.
3.Mida la distribución de presión a lo largo del canal de flujo Venturi.
Atributos del producto
|
Modelo de producto |
F102 |
Nombre del producto |
Módulo experimental de la ecuación de Bernoulli |
|
Materiales principales |
POM negro, acrílico transparente |
Dimensiones |
190 × 120 × 450 milímetros |
|
Peso del producto |
2,1 kilogramos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
