Fundamentos de la aerodinámica

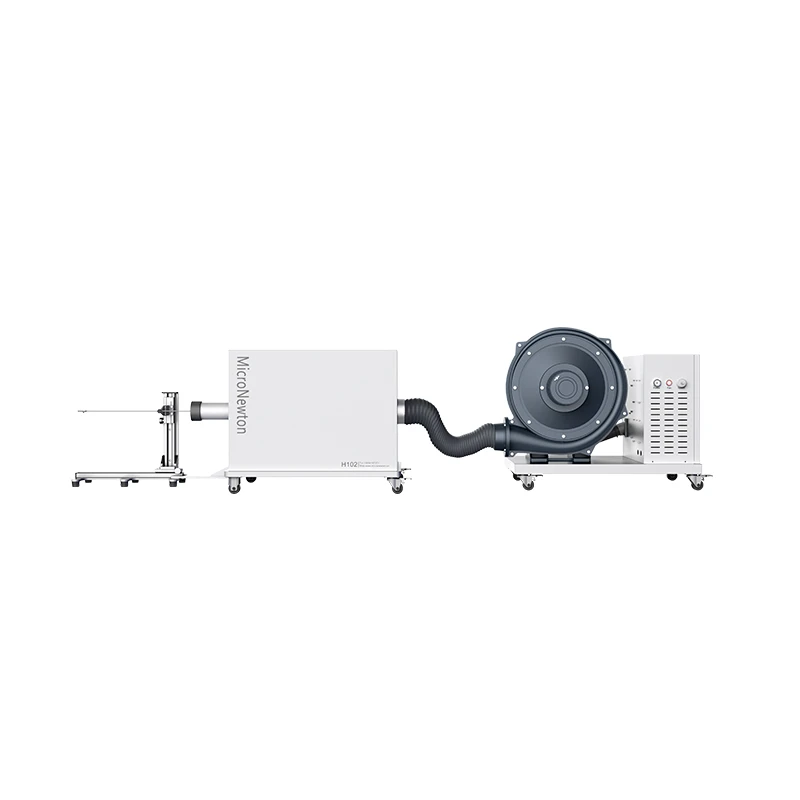

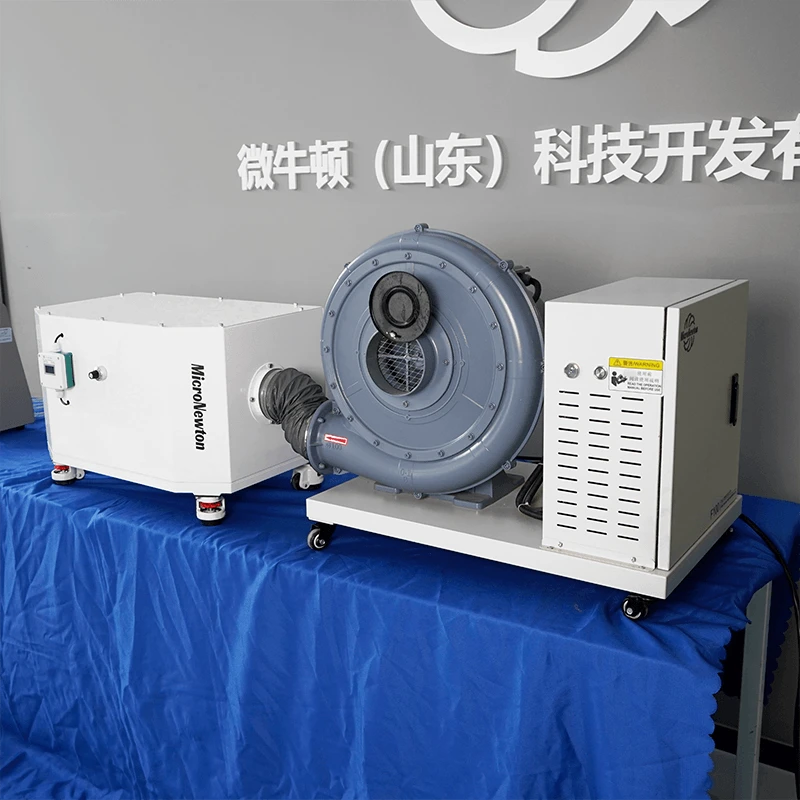

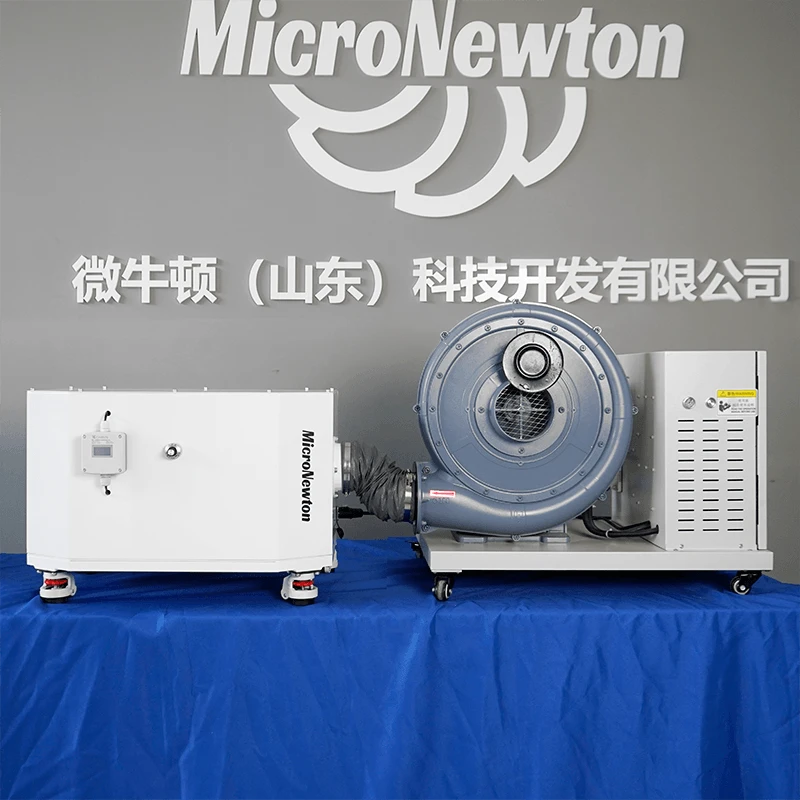

Este producto sirve como banco experimental fundamental diseñado para soportar varios módulos de experimentos de aerodinámica al proporcionar salida de flujo de aire rectificada y control de volumen de aire ajustable.

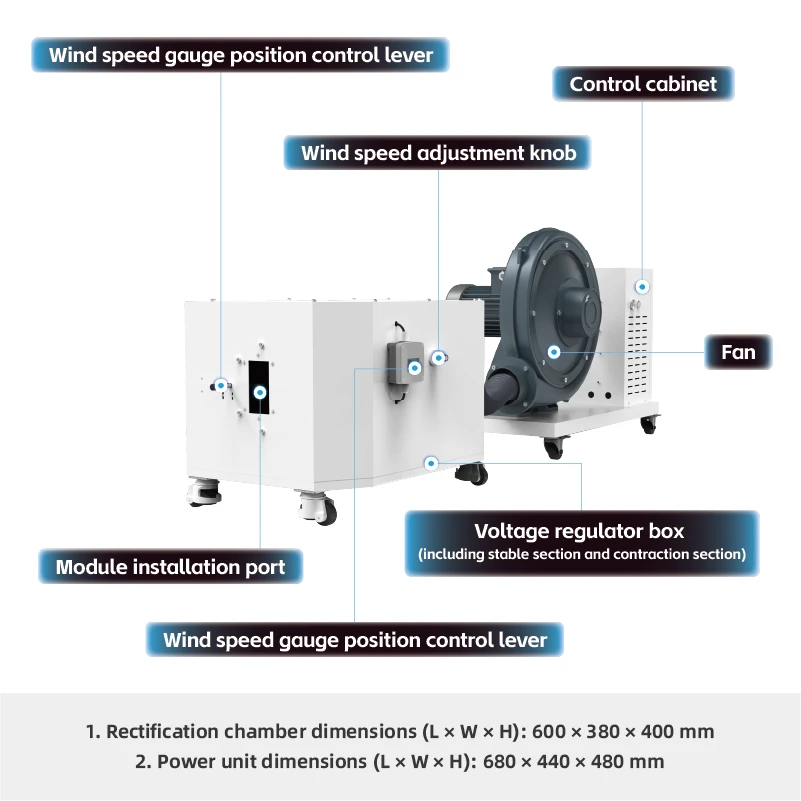

El sistema consta principalmente de una unidad de ventilador de velocidad variable, una cámara de rectificación y una interfaz de módulo. Cuenta con regulación de velocidad controlada por frecuencia y rectificación del perfil de velocidad (Vitoshinsky/corrección de distribución de velocidad) para garantizar un flujo de aire estable y uniforme.
Cuando se utiliza junto con un módulo manómetro de tubos múltiples, el sistema permite realizar hasta 10 experimentos aerodinámicos diferentes para investigación y verificación teórica.
Además de su uso previsto con módulos estándar, también puede funcionar de forma independiente como una unidad de suministro de flujo de aire versátil para aplicaciones experimentales extendidas.
Compartir:
Added to cart successfully
Funciones experimentales
1. Proporciona un flujo de aire estabilizado y ajustable para toda la gama de módulos de experimentos de aerodinámica.
2.Suministra un flujo de aire estable y constante para estudios experimentales extendidos o personalizados.
Atributos del producto
|
Modelo de producto |
F100 |
Nombre del producto |
Banco Experimental de Aerodinámica Básica |
|
Materiales principales |
Acero Q235, resina fotosensible blanca. |
Dimensiones |
1. Dimensiones de la cámara de rectificación (L × W × H): 680 × 480 × 500 mm 2. Dimensiones de la unidad de potencia (largo × ancho × alto): 750 × 445 × 560 mm |
|
Peso del producto |
70 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Cámara de estabilización de flujo, caja de control del banco de pruebas (con ventilador) |
Módulos opcionales |
Ninguno |
