Fundamentos de la aerodinámica

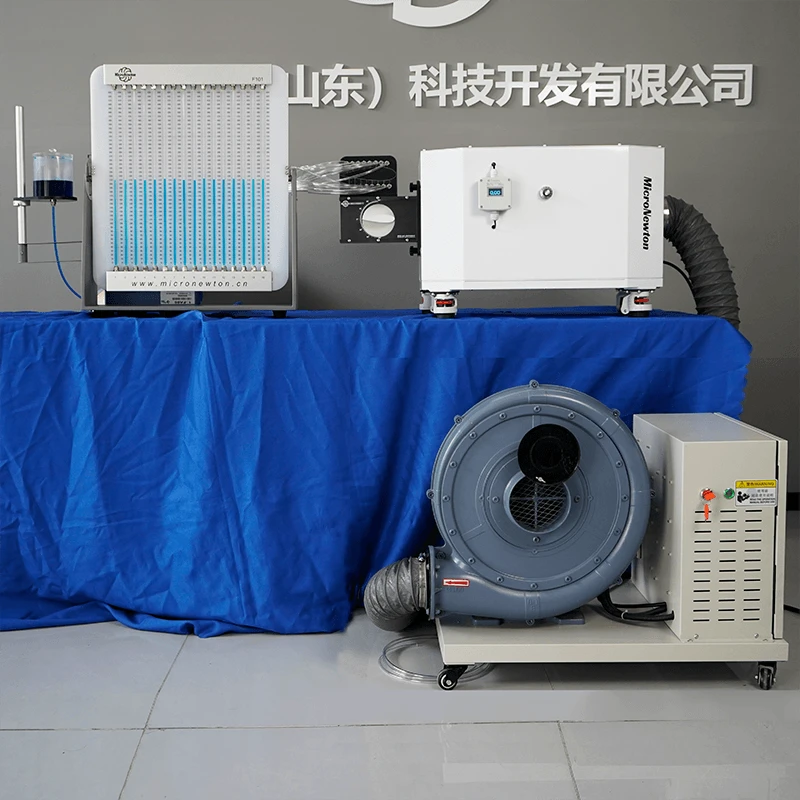

Este producto está diseñado para usarse junto con la plataforma experimental básica Air Dynamics (F100) y el módulo manómetro multitubo (F101). Se utiliza para investigaciones experimentales sobre las características aerodinámicas del flujo del perfil aerodinámico en condiciones de baja velocidad.

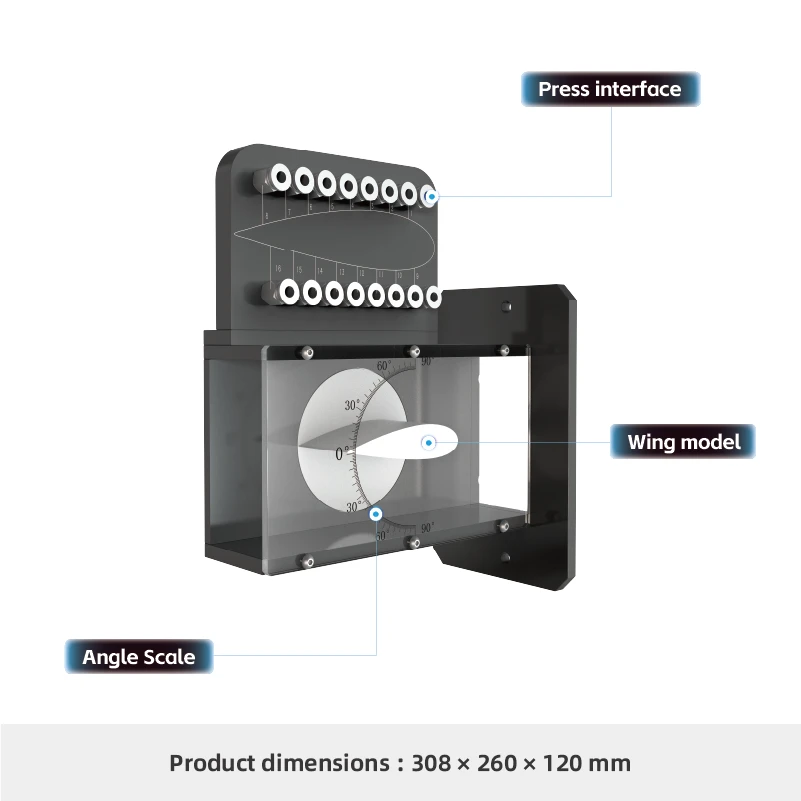

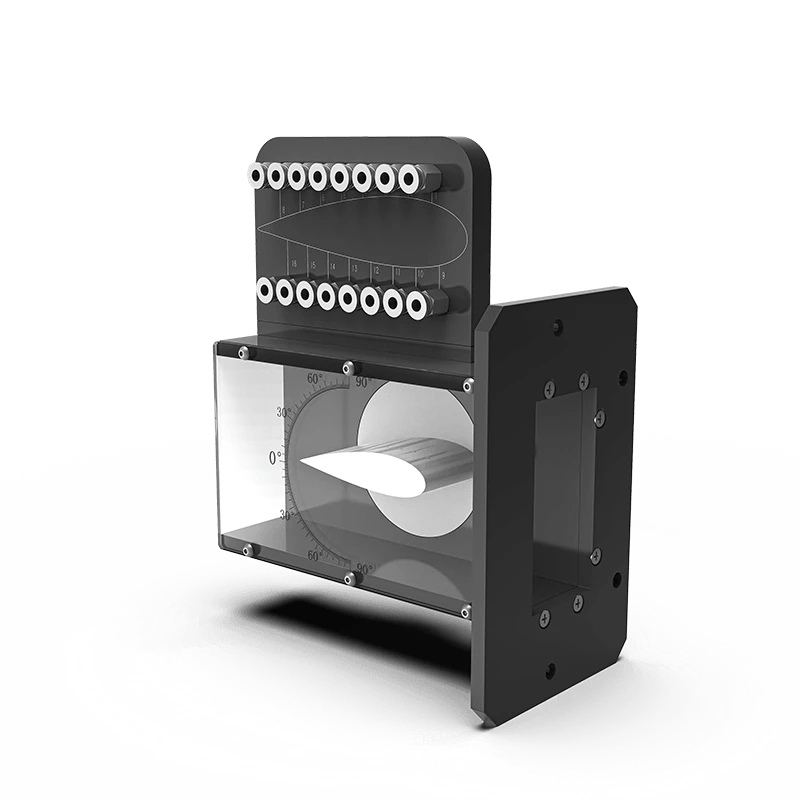

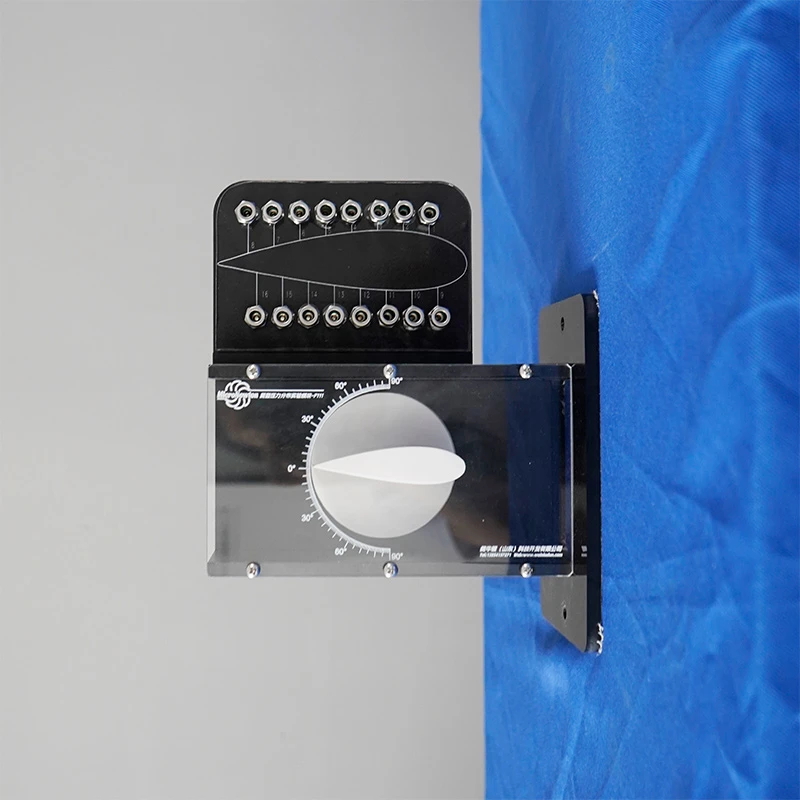

El módulo consta de un canal de flujo rectangular visual con un perfil aerodinámico simétrico fijo instalado en su interior. Los puntos de medición de presión están distribuidos uniformemente a lo largo de la dirección de las cuerdas en la superficie del perfil aerodinámico. Cuando se conecta al manómetro de tubos múltiples, se puede medir la presión en cada punto para trazar la curva de distribución de presión.
El módulo también permite un ajuste preciso del ángulo de ataque del perfil aerodinámico durante los experimentos.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar la distribución de la presión superficial de un perfil aerodinámico en condiciones de flujo de baja velocidad.
2.Comprender los parámetros geométricos y las definiciones de los parámetros aerodinámicos de un perfil aerodinámico.
3.Estudiar y analizar experimentalmente la teoría de la línea de sustentación del perfil aerodinámico.
4.Mida la elevación y trace la curva de elevación.
Atributos del producto
|
Modelo de producto |
F111 |
Nombre del producto |
Módulo experimental de distribución de presión de perfil aerodinámico |
|
Materiales principales |
POM negro, acrílico transparente, resina fotosensible blanca |
Dimensiones |
308 × 120 × 261 milímetros |
|
Peso del producto |
1,6 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Tubería de presión (10 m) |
Módulos opcionales |
Ninguno |
