Maquinaria de fluidos

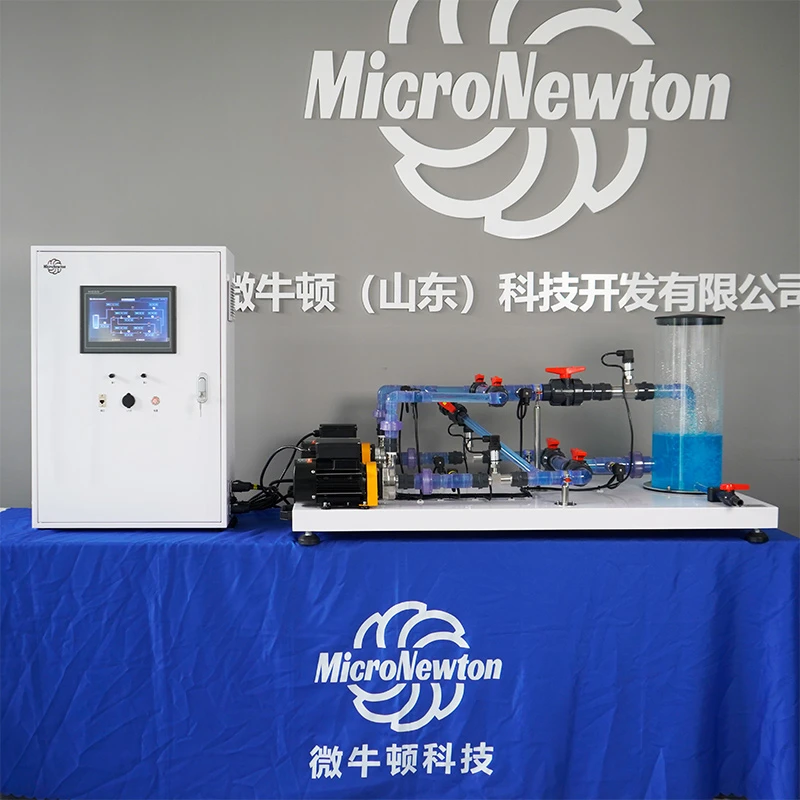

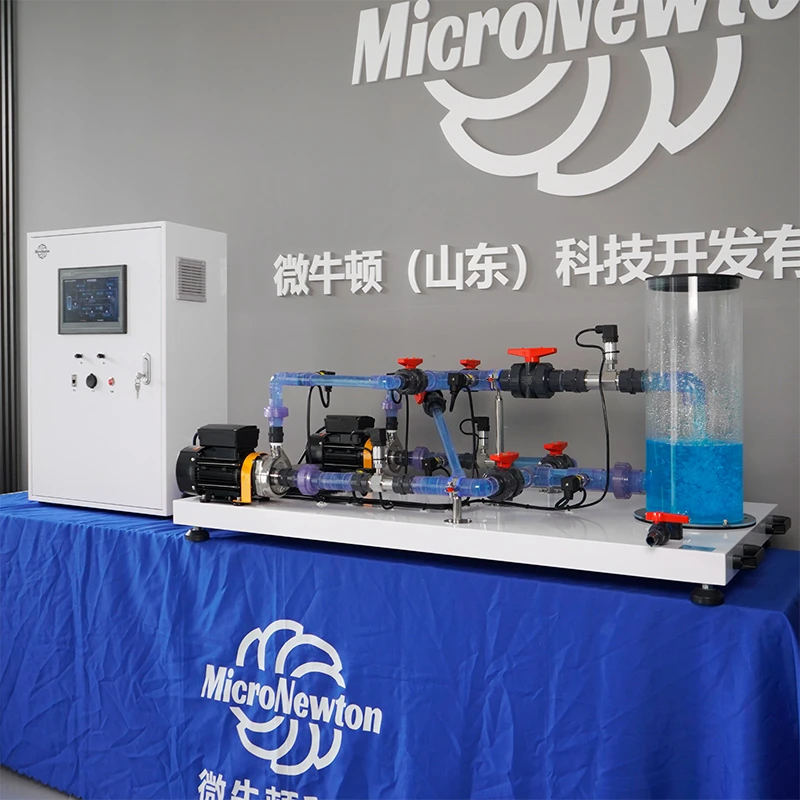

Este aparato está especialmente diseñado para la enseñanza y la capacitación práctica de mecánica de fluidos, lo que permite experimentos integrales en tres condiciones de operación: bomba centrífuga única, operación en serie y operación en paralelo. Combina funcionalidad de demostración y práctica, lo que lo hace adecuado para la enseñanza de laboratorio universitario y pruebas de investigación básica.

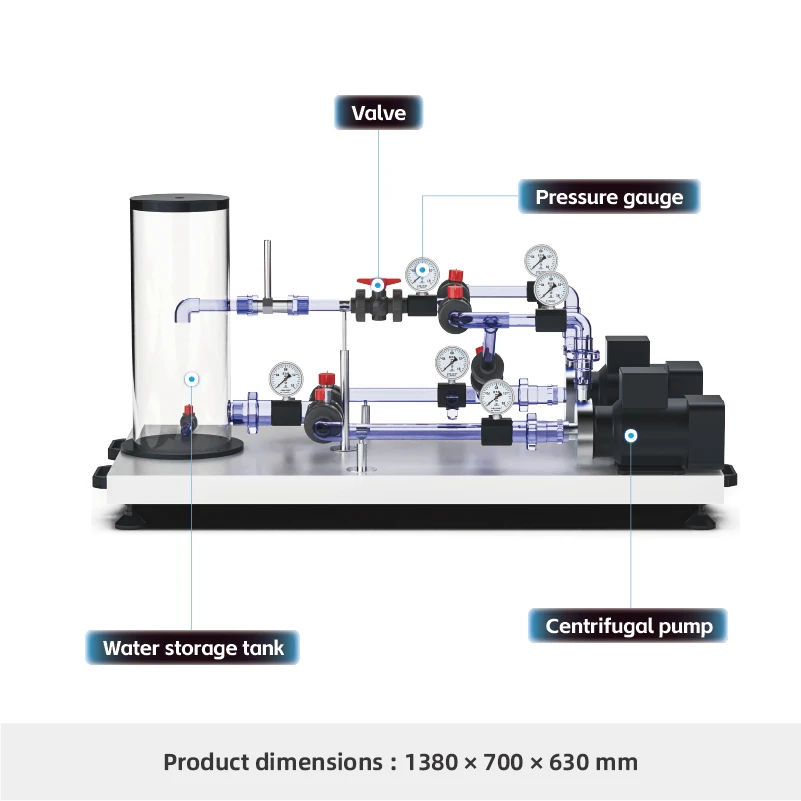

El sistema está equipado con dos bombas centrífugas idénticas y una red de tuberías completa, además de instrumentos de precisión como manómetros, caudalímetros y convertidores de frecuencia. Los parámetros clave, como el caudal, la altura y la potencia, se pueden medir con precisión y los datos se pueden registrar y consultar automáticamente.
Compartir:
Added to cart successfully
Funciones experimentales
1.Prueba de rendimiento de una sola bomba: mida el caudal (Q) y la altura (H) de la bomba y trace la curva característica de la bomba (Q-H).
2.Experimento de operación en serie: Verifique que en la operación en serie, el caudal permanezca constante y las alturas sean aditivas, y determine la curva característica para la operación en serie.
3.Experimento de operación en paralelo: Verifique que en la operación en paralelo, la altura sea la misma y los caudales sean aditivos, y determine la curva característica para la operación en paralelo.
4. Medición de las características de la tubería: Pruebe la resistencia de la tubería bajo diferentes aberturas de válvula.
5.Análisis de comparación operativa: compare operaciones de bombas individuales, en serie y en paralelo para comprender las aplicaciones de ingeniería de diferentes configuraciones.
6.Experimentos ampliados: realice experimentos de cavitación de bombas, pruebas de rendimiento de velocidad variable y estudie la impedancia del sistema y las reglas de regulación de flujo.
Atributos del producto
|
Modelo de producto |
H265 |
Nombre del producto |
Aparato experimental de bomba en serie-paralelo |
|
Materiales principales |
Hoja galvanizada, tubería de PVC |
Dimensiones |
1380×700×630mm |
|
Peso del producto |
74,5 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
