Maquinaria de fluidos

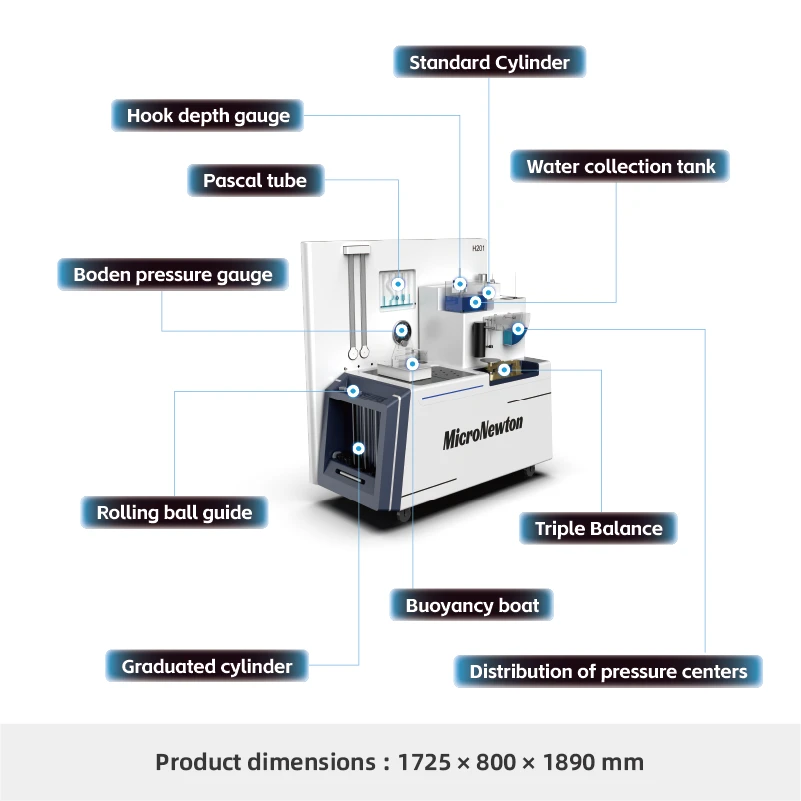

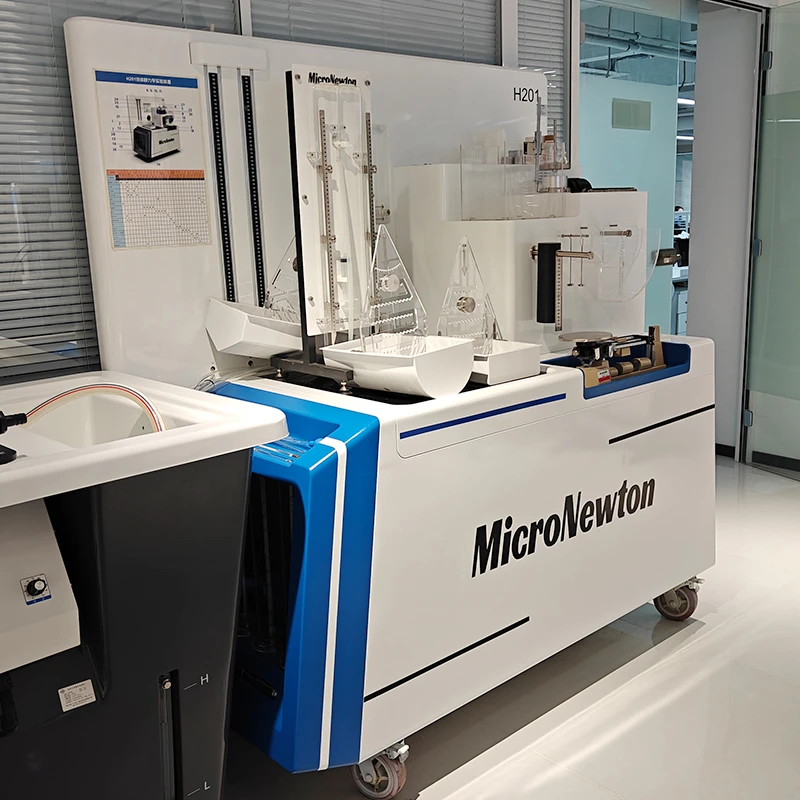

Este aparato se utiliza principalmente para estudiar los conceptos físicos fundamentales y los principios básicos de la estática de fluidos, como la densidad del fluido, la gravedad específica, la viscosidad, la ley de Pascal y el principio de Arquímedes. Presenta un diseño de escritorio con un tanque de agua incorporado, que no requiere suministro de agua externo. El rango experimental es amplio y cubre temas como flotabilidad, centro de presión, medición de presión con tubo de Bourdon y estabilidad de fuerzas.
Compartir:
Added to cart successfully
Funciones experimentales
1.Mida la densidad y la gravedad específica de los fluidos.
2.Comprender el principio y uso de un hidrómetro.
3.Estudiar los fenómenos capilares en tubos y placas.
4.Mida la viscosidad del fluido utilizando el método de la bola que cae.
5.Demostrar y estudiar la ley de Pascal.
6.Mida la altura de la superficie del líquido utilizando un manómetro de gancho vernier.
7.Demostrar y estudiar el principio de Arquímedes.
8.Estudiar la estabilidad de los cuerpos flotantes y el centro de estabilidad.
9. Conozca el funcionamiento y el principio de un manómetro de tubo Bourdon.
10.Estudiar el principio de funcionamiento de un manómetro de tubo en U y el medio de medición.
Atributos del producto
|
Modelo de producto |
H201 |
Nombre del producto |
Aparato experimental de estática de fluidos |
|
Materiales principales |
ABS (Acrilonitrilo Butadieno Estireno) |
Dimensiones |
1740×800×1880mm |
|
Peso del producto |
172 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
