Maquinaria de fluidos

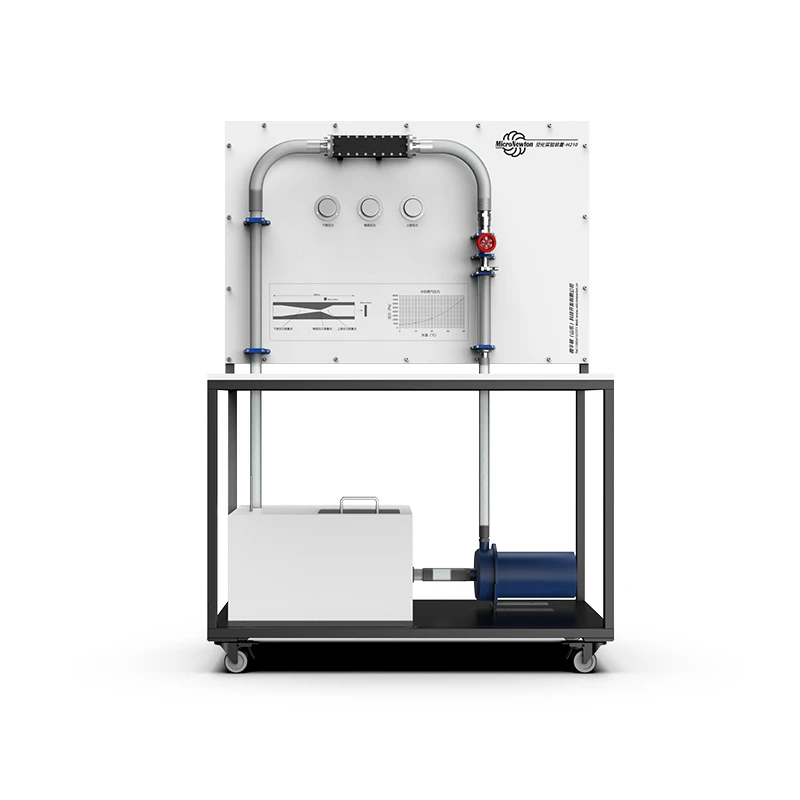

Este aparato está diseñado para demostrar la formación de burbujas en un fluido debido a la reducción de presión local, también conocida como cavitación. La cavitación es un fenómeno clásico de la mecánica de fluidos causado por la liberación de gases disueltos en un líquido cuando cae la presión local.

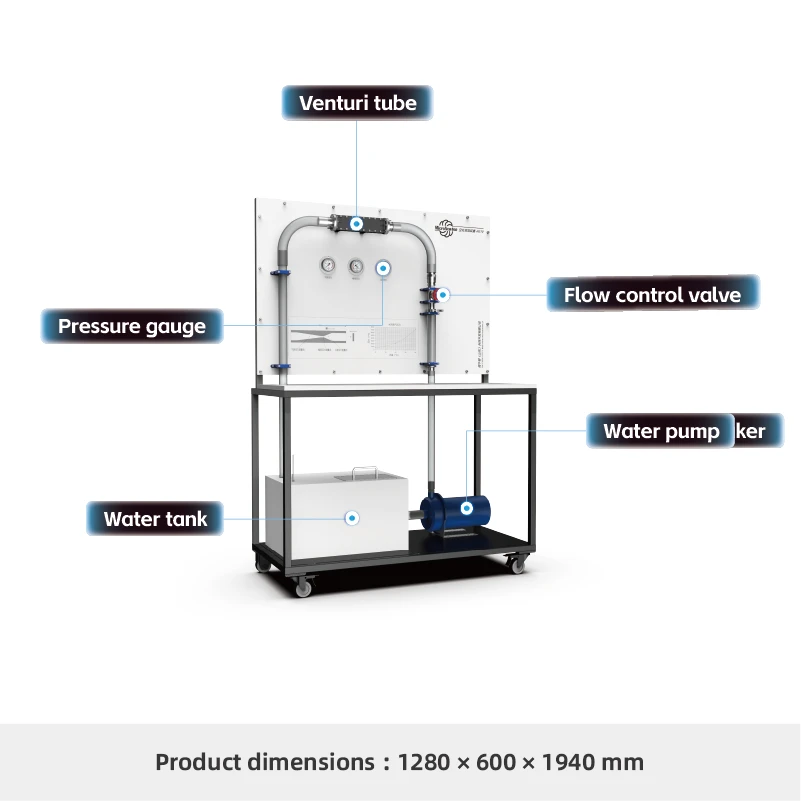

Para facilitar la observación de la cavitación, el dispositivo incluye una sección de tubo Venturi diseñada específicamente para generar cavitación, junto con tres manómetros para medir las presiones aguas arriba, garganta y aguas abajo. Todo el canal de flujo está fabricado de material totalmente transparente, lo que permite una visualización clara del fenómeno. El caudal se puede ajustar con precisión para mostrar el efecto de la velocidad del flujo en la formación de cavitación. El proceso experimental está diseñado para que los estudiantes puedan participar plenamente, incluido el diseño preliminar del experimento, lo que ayuda a cultivar habilidades innovadoras y de investigación.
Compartir:
Added to cart successfully
Funciones experimentales
1.Demostrar el principio de formación de cavitación.
2.Estudiar el efecto de la velocidad del flujo sobre la cavitación.
3.Comprender visualmente el impacto de la cavitación en las características del fluido.
4.Mida y analice los cambios de presión en la entrada y la garganta del tubo Venturi para determinar las condiciones en las que se produce la cavitación.
Atributos del producto
|
Modelo de producto |
H210 |
Nombre del producto |
Aparato experimental de cavitación |
|
Materiales principales |
Acrílico, Hoja Galvanizada |
Dimensiones |
1280×600×1940mm |
|
Peso del producto |
82kg |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
