Laboratorio de Almacenamiento de Energía

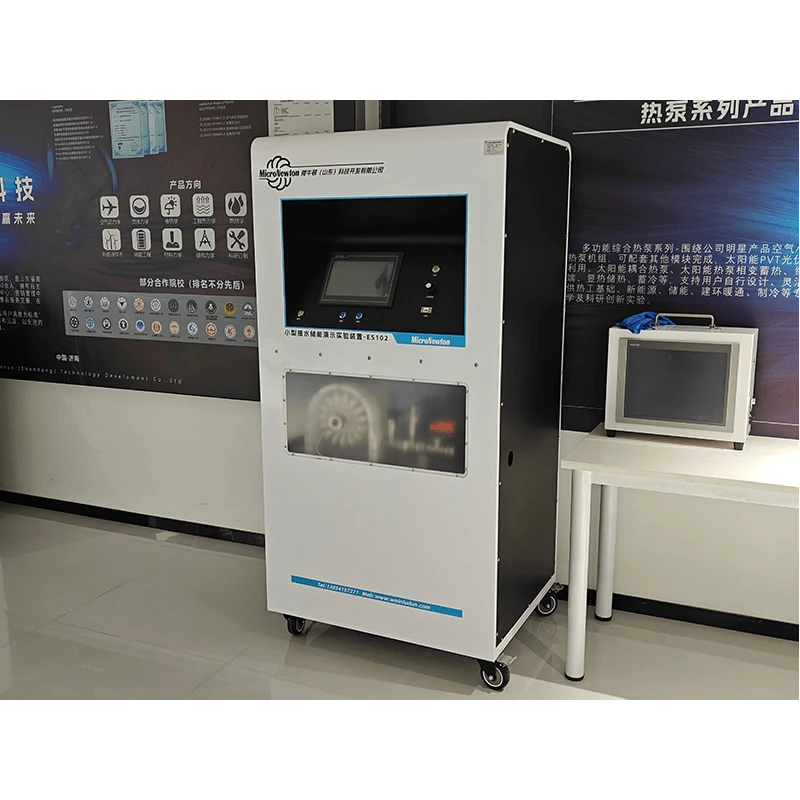

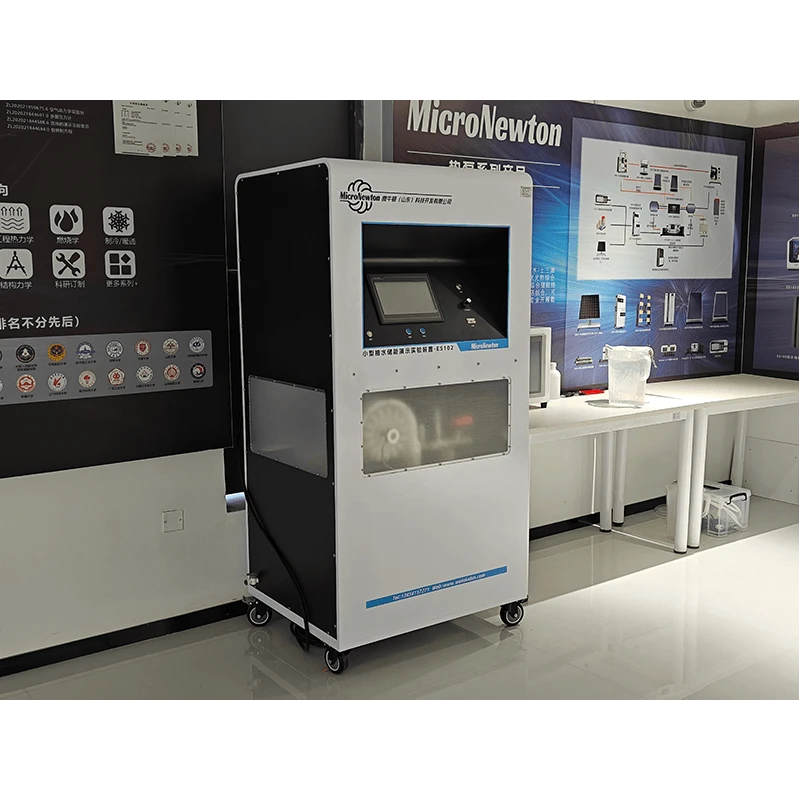

Este producto consta de un compresor, una bomba de agua, un tanque de almacenamiento y un grupo electrógeno de turbina. La energía potencial de presión proporcionada por la bomba presurizadora simula la energía potencial generada por la diferencia de altura del nivel del líquido, abordando la limitación de los instrumentos experimentales de interior que no pueden alcanzar altos niveles de agua; permitiendo así el almacenamiento de suficiente energía potencial en ambientes interiores.
Este dispositivo es un instrumento experimental miniaturizado desarrollado a partir de centrales eléctricas de almacenamiento por bombeo a gran escala, diseñado para fines experimentales de enseñanza e investigación. Simula el proceso de generación de energía con almacenamiento por bombeo, recopila parámetros operativos relevantes y realiza cálculos de eficiencia del almacenamiento de energía.
Compartir:
Added to cart successfully
Función experimental
1.Puede demostrar el diseño estructural y los principios operativos de una central eléctrica de almacenamiento por bombeo.
2. Se pueden realizar estudios experimentales como análisis de eficiencia del almacenamiento por bombeo y operación pico-valle.
3. Puede simular el almacenamiento de electricidad durante las horas de menor actividad y el proceso de generación de energía durante los períodos de mayor consumo.
4.Puede simular el proceso de regulación de frecuencia de las centrales eléctricas de almacenamiento por bombeo.
5. Se puede investigar la relación entre la producción de generación de energía y la diferencia del nivel del agua.
6.Se puede investigar la relación entre la generación de energía y la diferencia del nivel del agua.
7.Se puede investigar la relación entre la velocidad de rotación de la turbina y la diferencia del nivel del agua.
8.Se puede investigar la relación entre la producción de generación de energía y la velocidad de rotación de la turbina.
9.Puede trazar curvas de energía-tiempo y calcular la generación de energía durante un período de tiempo específico.
10. Es factible realizar un análisis de la eficiencia de la conversión de energía.
Atributos del producto
|
Modelo de producto |
ES102 |
Nombre del producto |
Instalación experimental de demostración de energía de almacenamiento por bombeo a pequeña escala |
|
Materiales principales |
Acero al carbono, acero inoxidable. |
Dimensiones |
Dimensiones del tanque de agua cilíndrico: 995×730×1957 mm; Dimensiones del depósito de agua cuadrado: 750×650×550 mm; Dimensiones del cuerpo principal: 855×700×1745 mm |
|
Peso del producto |
Aproximadamente 500 kilos |
Entorno operativo |
A temperatura ambiente, con humedad relativa. ≤85% |
|
Fuente de alimentación de entrada |
Trifásico de cinco hilos, 380V ±5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
