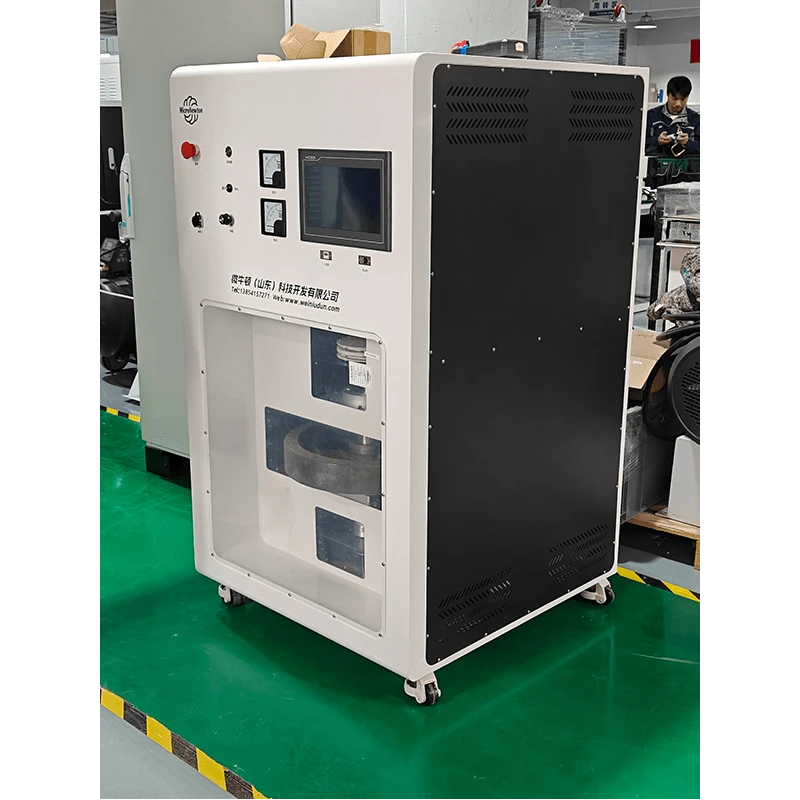

Laboratorio de Almacenamiento de Energía
Este producto consta de un cuerpo de volante, embrague electromagnético, servomotor, generador y módulo de medición de energía eléctrica. Su mecanismo central convierte la energía eléctrica en energía cinética para su almacenamiento mediante la rotación de alta velocidad del volante. Al analizar la relación entre la velocidad de rotación y la capacidad de almacenamiento de energía en función de los parámetros de diámetro y peso del volante, el sistema evalúa su eficiencia en diversas condiciones operativas monitoreando el consumo y la generación de energía eléctrica durante las fases de carga y descarga. Además, los dispositivos de precisión permiten el monitoreo en tiempo real de parámetros críticos como la velocidad de rotación, la corriente, el voltaje y el consumo de energía, y los datos experimentales se registran continuamente.
Compartir:
Added to cart successfully
Función experimental
1.Al integrar parámetros como el diámetro y el peso del volante, se puede analizar la relación entre la velocidad de rotación y la capacidad de almacenamiento de energía.
2.Al monitorear la energía eléctrica consumida o generada durante las fases de carga y descarga, se puede evaluar la eficiencia del sistema en diversas condiciones operativas. Mientras tanto, los instrumentos de precisión permiten un seguimiento preciso en tiempo real de parámetros clave como la velocidad de rotación, la corriente, el voltaje y el consumo de energía, y los datos experimentales se registran continuamente.
3.Un experimento que demuestra la relación entre la capacidad de almacenamiento de energía del volante y la velocidad/inercia de rotación.
4. Aplicable a experimentos de características de carga y descarga de sistemas de almacenamiento de energía con volante de inercia.
Atributos del producto
|
Modelo de producto |
ES103 |
Nombre del producto |
Sistema experimental de almacenamiento de energía mediante volante de inercia a pequeña escala. |
|
Materiales principales |
acero al carbono |
Dimensiones |
800×820×1400mm |
|
Peso del producto |
68 kilos |
Entorno operativo |
A temperatura ambiente, con humedad relativa. ≤85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%，50Hz/60Hz ；110V ±5%，50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
