Laboratorio de Almacenamiento de Energía

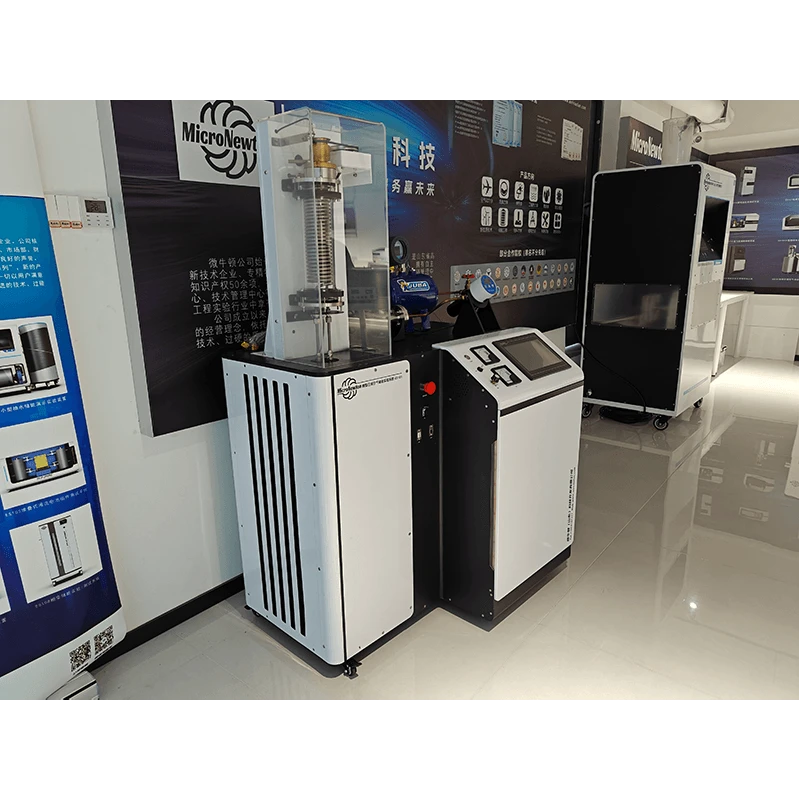

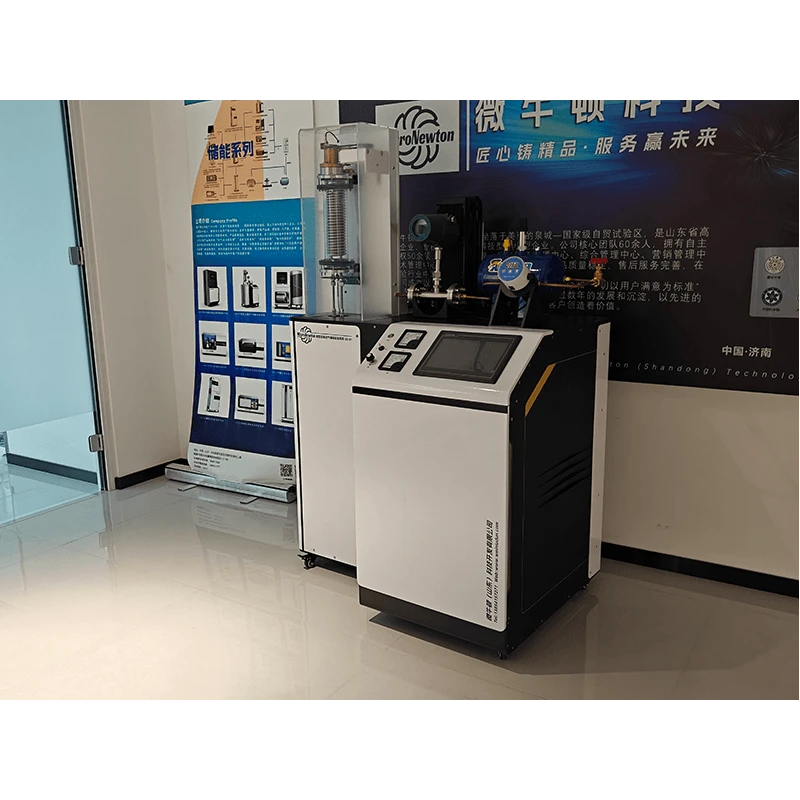

Este producto está diseñado y fabricado en base a un sistema de almacenamiento de energía de aire comprimido de combustión no renovable, que comprende una unidad de compresor, una unidad de almacenamiento de aire, una unidad de turbina generadora, una unidad de enfriamiento, una unidad de control y adquisición de datos y una unidad de protección de seguridad. Desarrollado a partir de sistemas industriales de almacenamiento de energía de aire comprimido a gran escala, este dispositivo experimental compacto está diseñado para fines educativos y de investigación, lo que permite a los usuarios comprender los principios del almacenamiento de energía de aire comprimido, demostrar las operaciones del sistema, realizar capacitación práctica y diseñar experimentos.
Compartir:
Added to cart successfully
Función experimental
1.El sistema es capaz de realizar experimentos sobre la curva de rendimiento de la liberación de aire comprimido.
2.El sistema es capaz de realizar experimentos con la curva de rendimiento de la turbina.
3. El sistema admite el análisis de cómo varía la generación de energía con la velocidad de rotación de la turbina y la presión de entrada.
4.El sistema permite trazar curvas de potencia-tiempo y calcular la generación de electricidad durante un período de tiempo específico.
5.El sistema admite experimentos para analizar la eficiencia de conversión de energía.
Atributos del producto
|
Modelo de producto |
ES101 |
Nombre del producto |
Sistema experimental de almacenamiento de energía de aire comprimido a microescala. |
|
Materiales principales |
Acero al carbono y cobre morado. |
Dimensiones |
1039×750×1608milímetros |
|
Peso del producto |
Aproximadamente 232 kilos |
Entorno operativo |
A temperatura ambiente, con humedad relativa. ≤85% |
|
Fuente de alimentación de entrada |
Trifásico de cinco hilos, 380V ±5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
