Flujo compresible

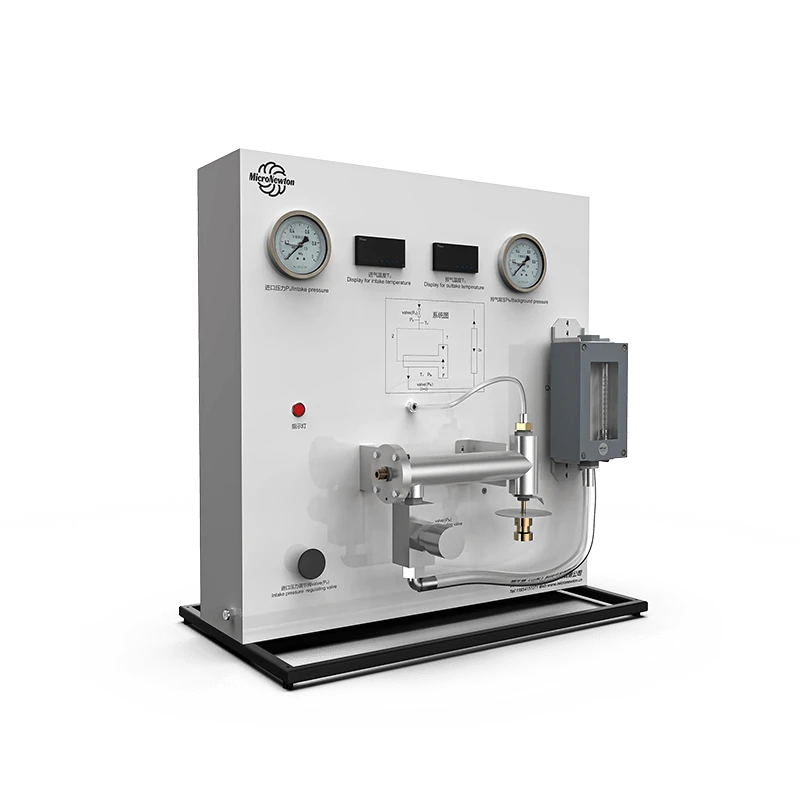

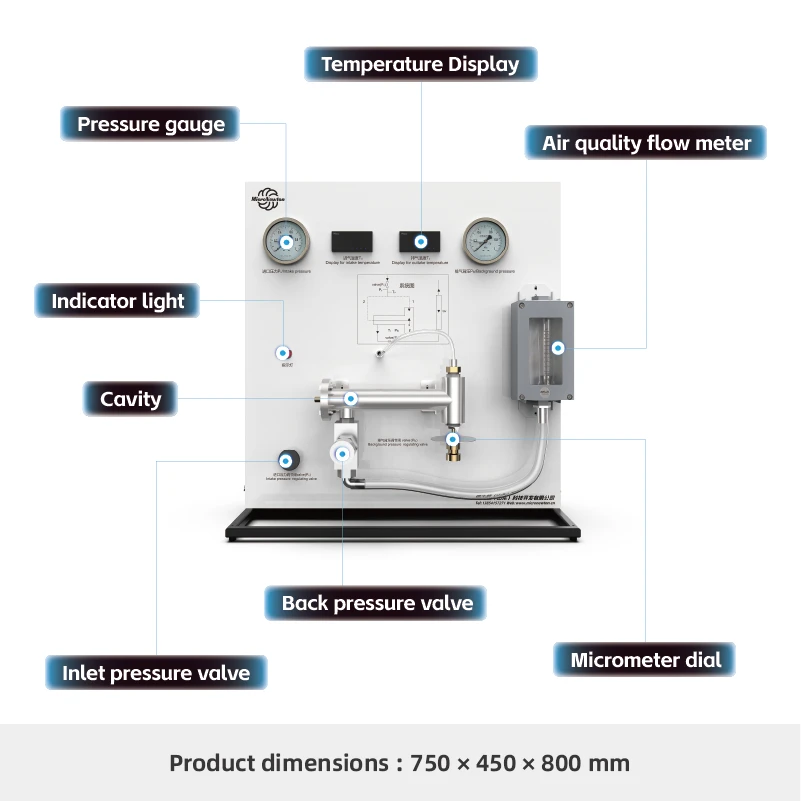

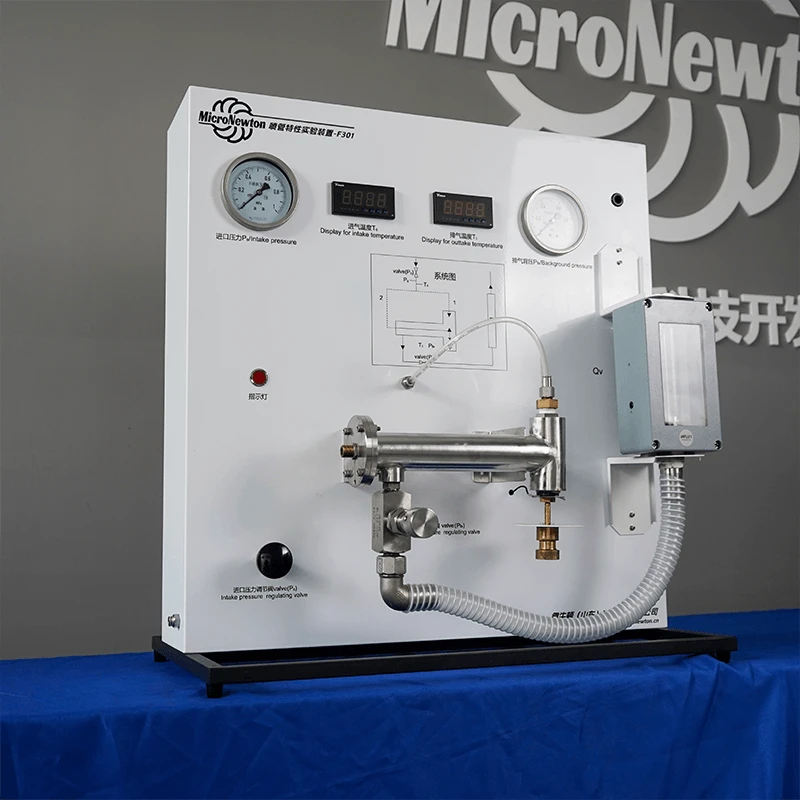

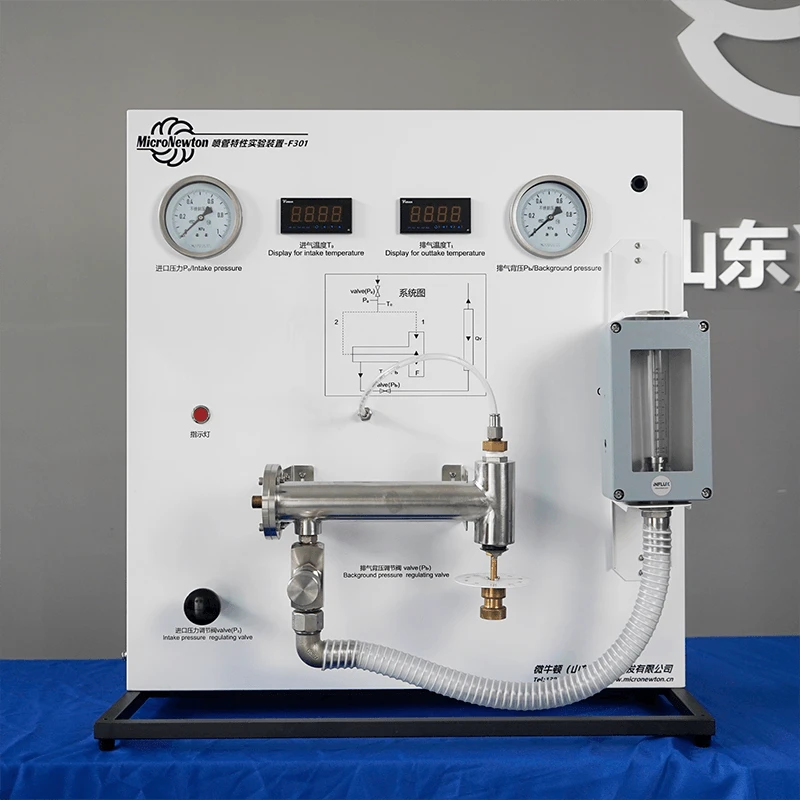

Este producto está diseñado basándose en los principios de flujo compresible y las características de la boquilla Laval en aerodinámica. Consiste en un canal de flujo aerodinámico, un brazo de equilibrio de fuerza y un módulo de medición de empuje.
El sistema se utiliza para estudiar el rendimiento de la velocidad del chorro y la eficiencia del empuje de una boquilla Laval en diferentes condiciones operativas. Permite el análisis del comportamiento del flujo de la boquilla, incluidos los efectos compresibles y las características de generación de empuje.
Compartir:
Added to cart successfully
Funciones experimentales
1. Demostrar el fenómeno de obstrucción de la boquilla (flujo crítico).
2.Estudiar la influencia de la presión de entrada y la contrapresión ambiental sobre la velocidad del chorro.
3.Compare las velocidades teóricas y reales del chorro.
4.Investigar la variación de la velocidad del chorro bajo diferentes presiones de entrada y contrapresiones.
5.Estudiar la eficiencia de la boquilla.
6.Analizar la fuerza de reacción de la boquilla y la relación entre la presión de entrada, la contrapresión y el empuje de la unidad.
7. Admite funciones ampliadas, incluidos diseños de boquillas personalizables.
Atributos del producto
|
Modelo de producto |
F301 |
Nombre del producto |
Aparato experimental de rendimiento de boquilla |
|
Materiales principales |
Chapa de acero galvanizado, acero inoxidable 304, latón H59 |
Dimensiones |
750 × 450 × 820 milímetros |
|
Peso del producto |
27,2 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico de tres hilos, 220V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Boquillas intercambiables, pesas. |
Módulos opcionales |
Ninguno |
