Este producto está desarrollado con base en las teorías de resistencia al flujo en Mecánica de Fluidos y Aerodinámica. Está diseñado para estudiar las pérdidas de presión en el flujo de fluido compresible bajo diferentes configuraciones de tuberías y números de Reynolds.

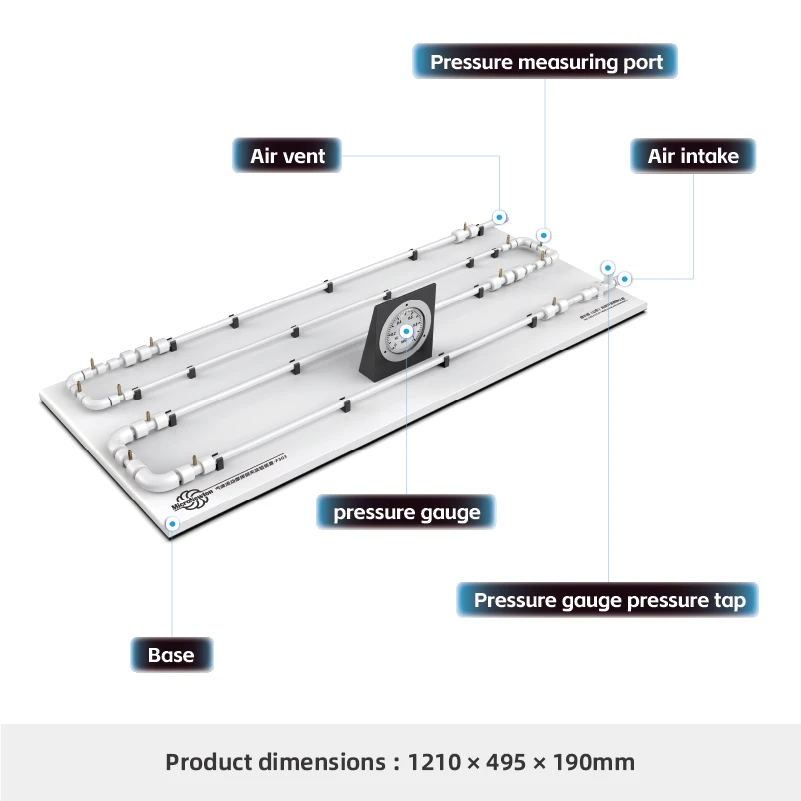

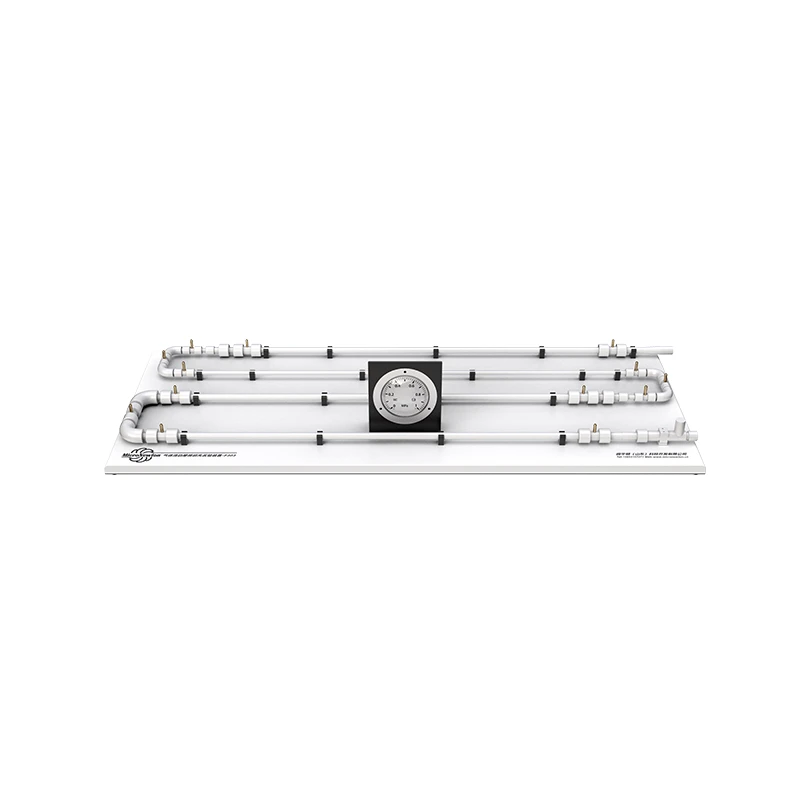

El aparato consta de un canal de flujo continuo ensamblado a partir de tuberías con varios diámetros y niveles de rugosidad superficial. Está equipado con un caudalímetro, tomas de presión diferencial e instrumentos de medición de presión, lo que permite medir pérdidas de presión tanto distribuidas (por fricción) como locales.
El sistema permite una investigación exhaustiva de los factores de fricción, las características de resistencia al flujo y el comportamiento de pérdida de presión en sistemas de flujo de gas.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar las características básicas de fricción del flujo de tuberías.
2.Investigar los factores de fricción de las tuberías bajo diferentes números de Reynolds.
3.Analizar factores de fricción en condiciones de flujo compresible.
4. Estudiar la pérdida y recuperación de presión cuando la dirección del flujo cambia abruptamente.
5Investigue la pérdida de presión cuando el flujo de aire pasa a través de las curvas de la tubería.
Atributos del producto
|
Modelo de producto |
F303 |
Nombre del producto |
Aparato experimental de pérdida por fricción de flujo de gas |
|
Materiales principales |
Chapa de acero galvanizado, PVC, latón |
Dimensiones |
1210 × 495 × 210 milímetros |
|
Peso del producto |
15 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
compresor de aire, pequeña estación de suministro de aire |
Módulos opcionales |
Ninguno |
