Ciencia de la combustión

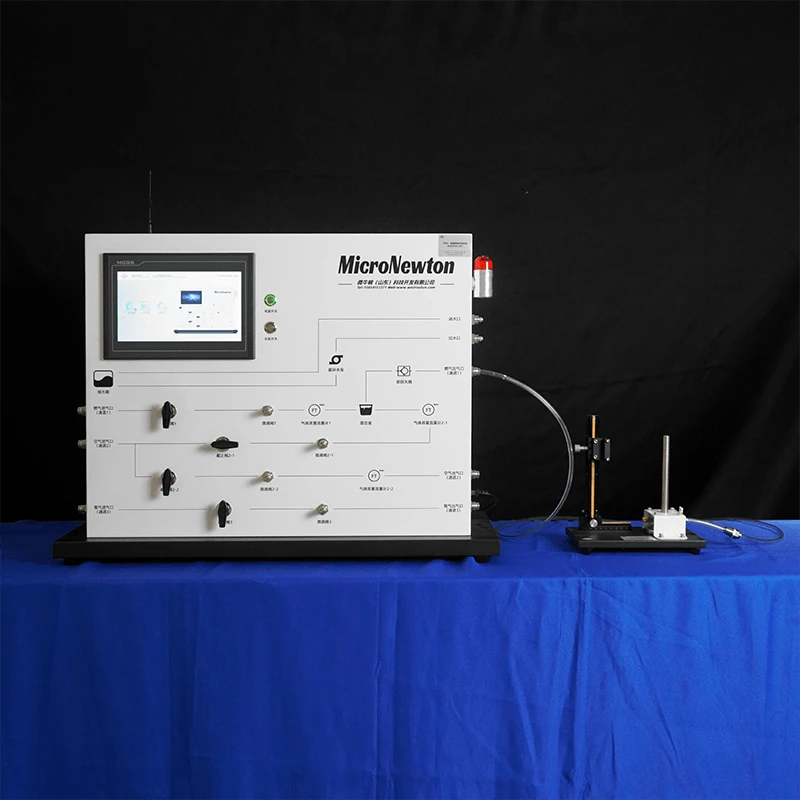

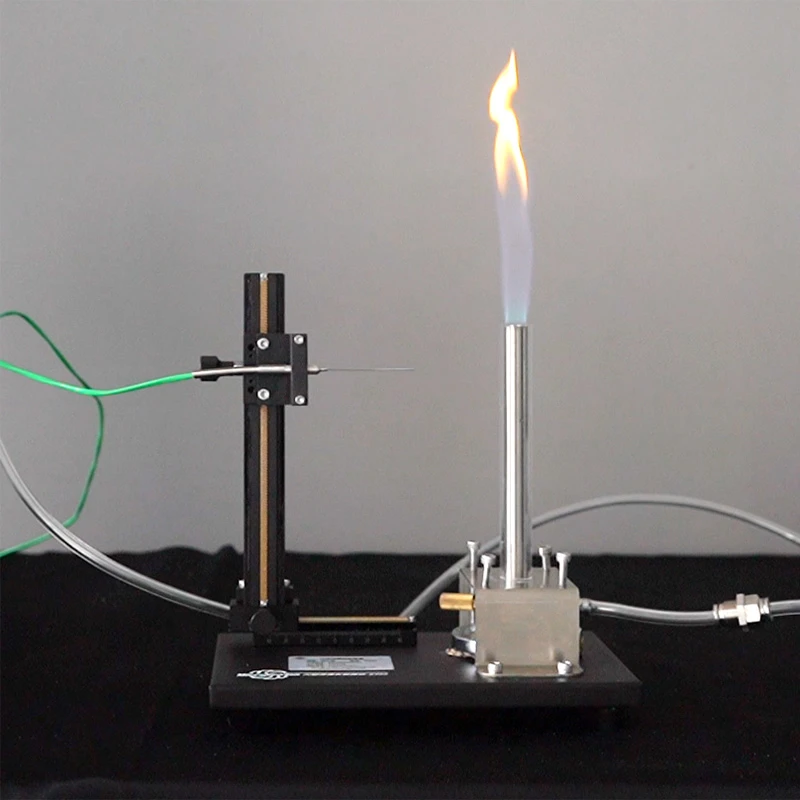

El dispositivo experimental de propagación de llamas E302 se compone de un quemador, cuatro tipos de boquillas de gas, tres tipos de fundas de vidrio, dos tipos de boquillas de aire, una plataforma de desplazamiento, accesorios y termopares. La plataforma de desplazamiento en el lado izquierdo del dispositivo experimental tiene una escala que puede medir la altura de la llama. El termopar se puede fijar y mover hacia arriba y hacia abajo a izquierda y derecha mediante un dispositivo. Conectado al dispositivo experimental integral de combustión E300 a través de tuberías, proporcionándole el combustible y aire necesarios para el proceso de combustión. Al ajustar el caudal y la relación de mezcla de aire y combustible, se pueden usar diferentes combinaciones de manguitos de boquilla para formar diversas formas de llama, como llamas naturales y llamas Beck Schumann. Se pueden estudiar varios métodos de combustión, como la combustión dinámica, la combustión premezclada y la combustión por chorro coaxial.
Compartir:
Added to cart successfully
Función experimental
1.Método de separación de llama Bensun y llama Smithell
2.Determinación del límite de concentración estable para llamas premezcladas
3.Combustión a chorro de combustibles gaseosos, determinación de la longitud y temperatura de la llama.
4.Determinación de la velocidad de propagación de la llama del combustible gaseoso mediante el método de presión estática.
Atributos del producto
|
Modelo de producto |
E302 |
Nombre del producto |
Módulo experimental de propagación de llama. |
|
Materiales principales |
Chapa galvanizada, acero inoxidable 304. |
Dimensiones |
240×160×300 mm |
|
Peso del producto |
3 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85%, ventilación |
|
Fuente de alimentación de entrada |
Ninguno | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
