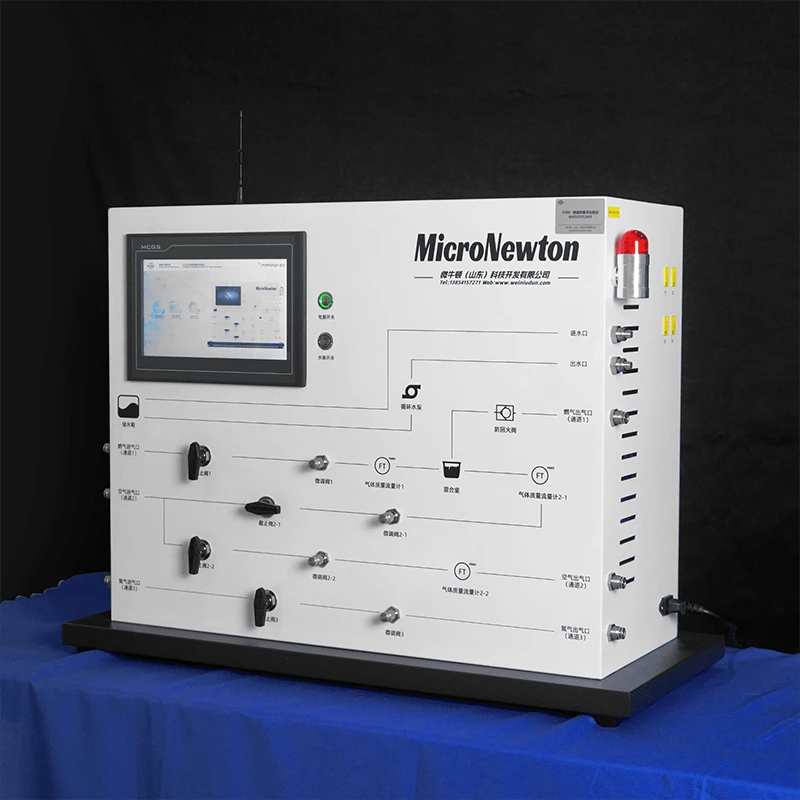

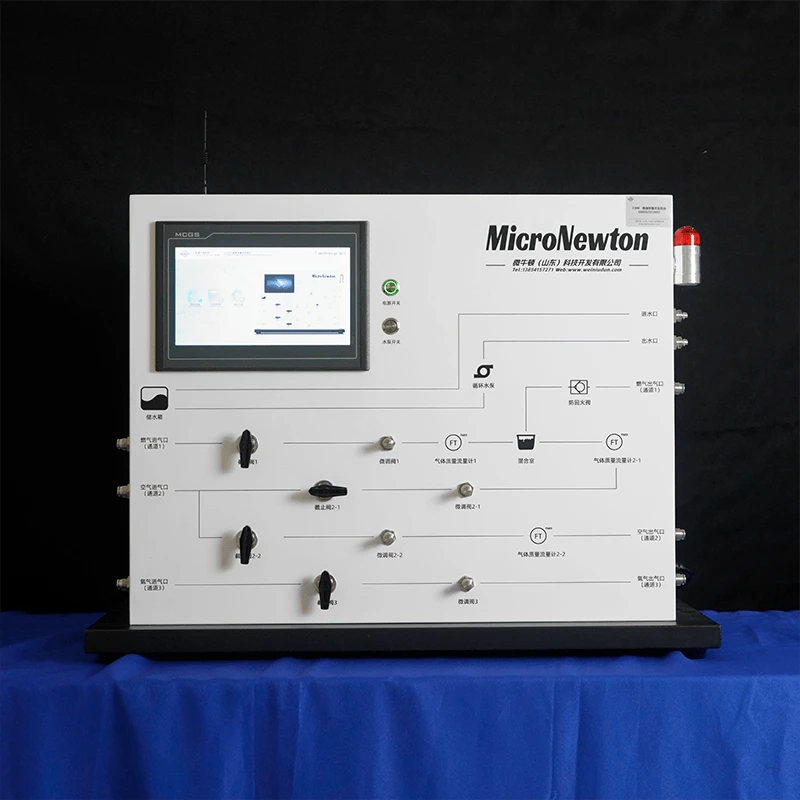

El Dispositivo Experimental Integral de Combustión E300 es el centro de recolección y control de los productos de la serie de combustión, que admite la integración de múltiples gases y diferentes módulos experimentales, y obtiene varias llamas cambiando la proporción de mezcla de combustible y aire. Este dispositivo tiene tres canales principales. Las tres entradas de aire de la izquierda se pueden conectar a gas, aire y nitrógeno respectivamente, y salen de las tres salidas de aire de la derecha. El flujo de gas se puede ajustar mediante una válvula de ajuste fino. El canal de aire se puede dividir en dos, con una rama conectada al canal de gas para premezclar gas y aire en la cámara de mezcla. El canal de gas y los dos canales de aire están equipados con medidores de flujo másico de gas, que pueden recolectar el caudal, la presión y la temperatura dentro de los canales. El dispositivo está equipado con un tanque de agua de refrigeración incorporado y una bomba de circulación de agua, que puede proporcionar agua de refrigeración para el equipo de soporte. El equipo está equipado con una válvula antirretroceso y un detector de fugas de gas para garantizar un uso seguro. Equipado con cuatro canales de termopar, se puede conectar a termopares para medir la temperatura de la llama. Los datos experimentales se pueden transmitir a la tableta de soporte a través del transmisor de señal equipado con el dispositivo.
Compartir:
Added to cart successfully
Función experimental
1.Muestre el diagrama esquemático experimental.
2.Mostrar datos de flujo de gas
3.Proporcionar gas y aire al equipo y controlar el caudal.
4.Utilizado como plataforma experimental de investigación de combustión universal.
Atributos del producto
|
Modelo de producto |
E300 |
Nombre del producto |
Dispositivo experimental integral para la ciencia de la combustión |
|
Materiales principales |
Chapa galvanizada, acero inoxidable 304. |
Dimensiones |
800×350×600 mm |
|
Peso del producto |
37 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa. ≤ 85%, ventilación |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
