El dispositivo experimental de visualización del campo de flujo da vida al movimiento invisible del fluido en la Facultad de Ingeniería de la Universidad de Pekín
Compartir:
La mecánica de fluidos es una materia en la que fenómenos críticos como el flujo laminar, el flujo turbulento, la separación de la capa límite y la formación de vórtices a menudo permanecen invisibles para los estudiantes en una conferencia estándar. La Facultad de Ingeniería de la Universidad de Pekín buscó un dispositivo de enseñanza compacto que pudiera hacer que estos patrones de flujo abstractos pudieran observarse directamente en un laboratorio de aula. MicroNewton proporcionó el dispositivo experimental de visualización del campo de flujo H012, un sistema de canal de agua autocirculante que utiliza el método de la burbuja de hidrógeno para hacer que las líneas de corriente, las zonas de separación y las estructuras de vórtice sean visibles a simple vista.

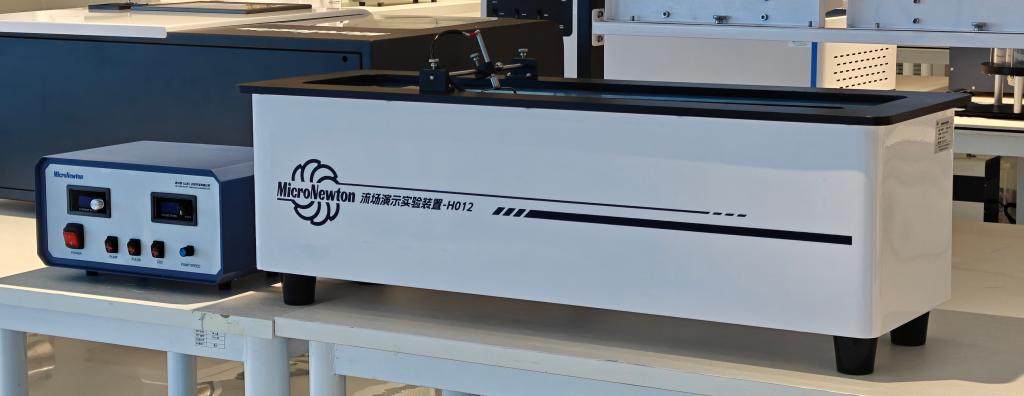

En el corazón del dispositivo hay un pequeño tanque de agua con circulación automática que mide 900 por 300 por 300 milímetros, equipado con una bomba de agua de velocidad variable ultra silenciosa que ofrece un flujo máximo de 40 litros por minuto con un ajuste preciso de la velocidad. Un mecanismo rectificador aguas arriba produce un campo de flujo estable de baja turbulencia. La visualización se logra mediante electrólisis: una fuente de alimentación pulsada con una frecuencia de 0 a 150 kilohercios y una duración de pulso de 1 a 100 por ciento genera finas burbujas de hidrógeno en un cable catódico de platino situado delante del modelo de prueba. Estas burbujas trazan el flujo y la retroiluminación LED produce imágenes de alto contraste que hacen claramente visibles la separación y la formación de vórtices. El sistema incluye una unidad de control que mide 330 por 220 por 170 milímetros, modelos intercambiables que incluyen perfiles cilíndricos, rectangulares, de perfil aerodinámico NACA2412, de husillo, en forma de S y de contracción, y funciona a 200 vatios.
El dispositivo admite cuatro experimentos de visualización principales. En el experimento de separación de la capa límite, los estudiantes colocan un perfil aerodinámico NACA2412 en el flujo y observan cómo la capa límite se desprende de la superficie a medida que aumenta la velocidad, vinculando el fenómeno directamente con la pérdida de la aeronave. En el experimento de la calle de vórtices de Karman, un modelo cilíndrico revela la formación periódica alterna de vórtices aguas abajo, lo que enseña cómo el número de Reynolds influye en la formación de vórtices y su aplicación en medidores de flujo de vórtices. En el experimento de visualización de flujo bidimensional, los estudiantes alternan entre modelos rectangulares, en forma de S, de expansión repentina, de contracción repentina y de canales paralelos para observar cómo la geometría altera los patrones de flujo. En el experimento de flujo laminar y turbulento, los estudiantes ajustan la velocidad para observar la transición del flujo laminar en capas suaves al flujo turbulento caótico, lo que genera intuición sobre el número de Reynolds y el régimen de flujo. En todos los experimentos, los estudiantes también aprenden los principios de la electrólisis, la relación entre la concentración de electrolitos y la conductividad, y la analogía entre el flujo de agua y aire basada en la similitud del número de Reynolds.
Más allá de los conceptos específicos de mecánica de fluidos, el dispositivo experimental de visualización del campo de flujo brinda a los estudiantes la capacidad de conectar ecuaciones teóricas con evidencia visual tangible. El diseño de escritorio compacto no requiere instalaciones adicionales y se puede instalar en un escritorio de aula normal, lo que lo hace accesible para pequeños laboratorios de enseñanza. Para la Facultad de Ingeniería de la Universidad de Pekín, el dispositivo se ha convertido en una herramienta fundamental para la enseñanza de la mecánica de fluidos, permitiendo a los estudiantes ver, cuestionar y comprender el mundo invisible del movimiento de los fluidos.
