Desarrollo de educación práctica sobre refrigeración en la Universidad Jiao Tong de Shanghai
Compartir:
La entrega de un dispositivo de ciclo de refrigeración por compresión de vapor a la Universidad Jiao Tong de Shanghai respalda la enseñanza de laboratorio en ingeniería termodinámica, refrigeración y aire acondicionado. El equipo proporciona una plataforma experimental completa para estudiar el funcionamiento de un ciclo de refrigeración por compresión de vapor, lo que permite a los estudiantes conectar la teoría termodinámica con el comportamiento medible del sistema. El dispositivo suministrado está diseñado para experimentos de principios de refrigeración dentro de la educación en energía e ingeniería eléctrica.

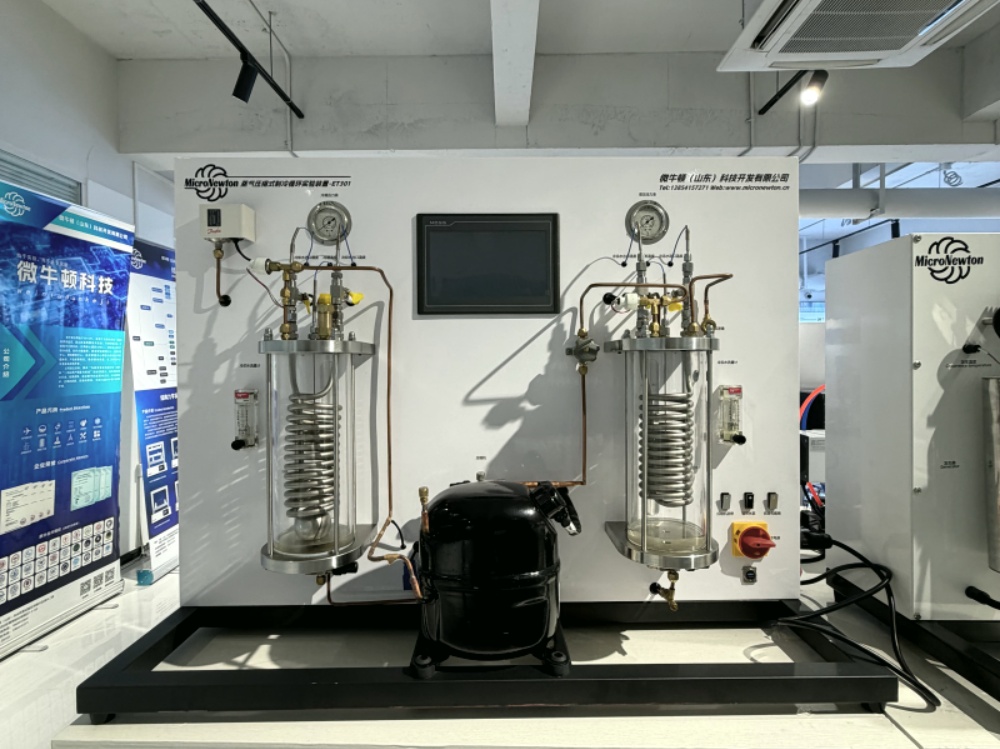

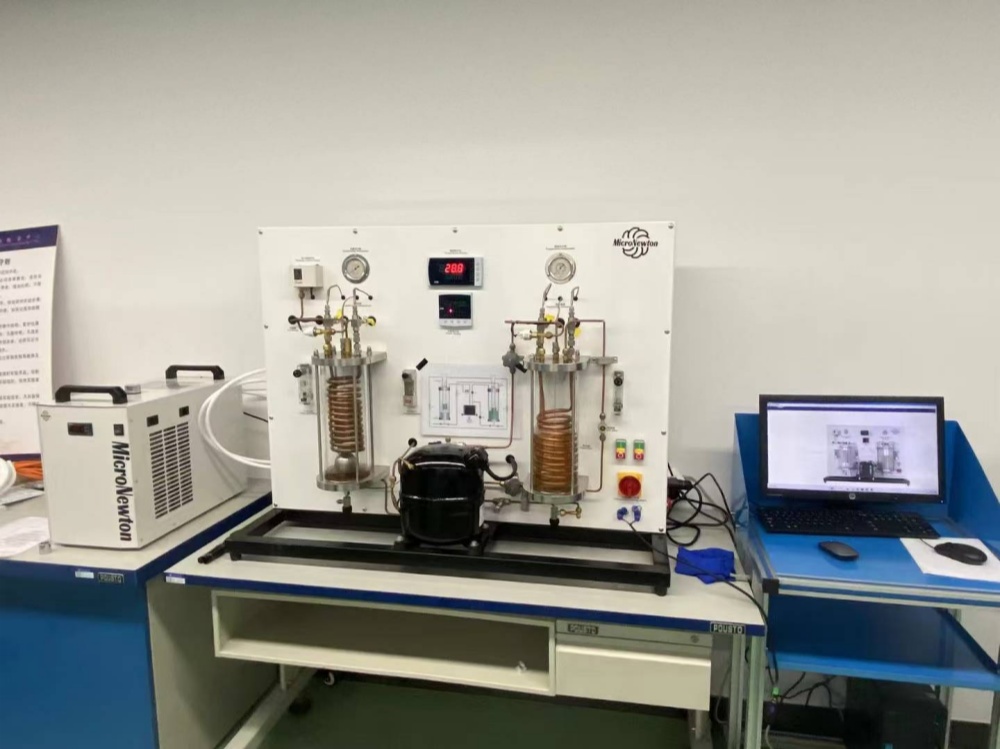

Un ciclo de refrigeración por compresión de vapor se construye alrededor de cuatro componentes principales: el compresor, el condensador, la válvula de expansión y el evaporador. El dispositivo de ciclo de refrigeración por compresión de vapor dispone estos componentes en una plataforma experimental para que el proceso de refrigeración pueda observarse directamente.

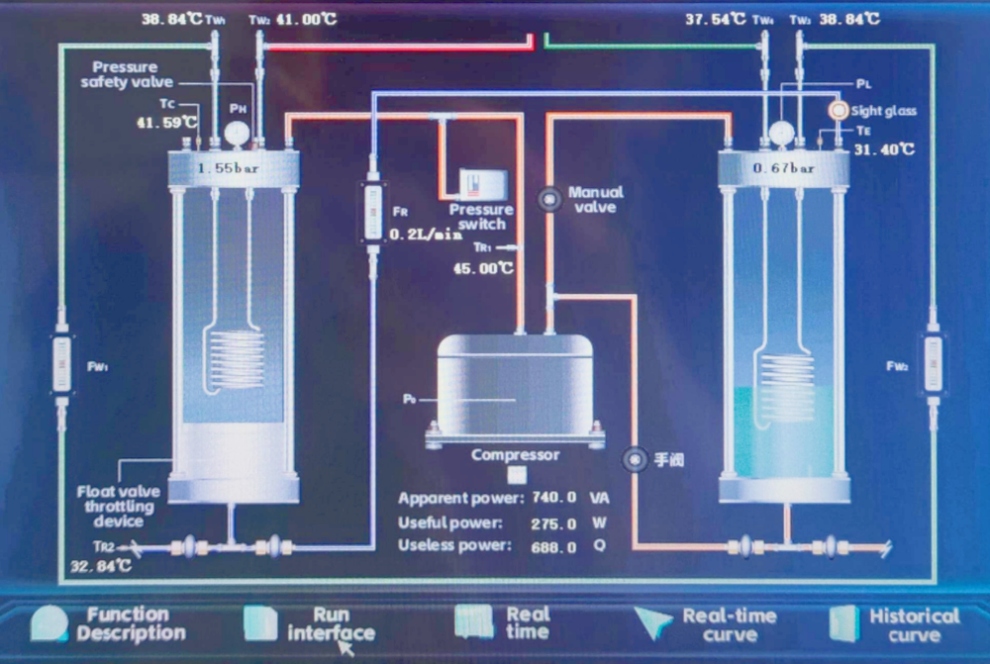

Durante el funcionamiento, los estudiantes pueden monitorear variables clave que incluyen el flujo de refrigerante, la presión de evaporación, la presión de condensación, la temperatura del refrigerante, la temperatura del agua y la potencia del compresor. Por lo tanto, el sistema proporciona tanto una vista física del ciclo de refrigeración como datos mensurables para el análisis en el aula.
Para la Universidad Jiao Tong de Shanghai, el dispositivo de ciclo de refrigeración por compresión de vapor puede respaldar varios experimentos de enseñanza relacionados con la refrigeración y el aire acondicionado. Los estudiantes pueden medir el coeficiente de rendimiento del ciclo de refrigeración, comparar un ciclo de refrigeración real con un ciclo ideal, investigar cómo el caudal influye en el rendimiento de la refrigeración, observar fenómenos de evaporación y condensación y estudiar los cambios de rendimiento bajo diferentes temperaturas de evaporación y condensación.
Estos experimentos permiten a los estudiantes ir más allá de memorizar el ciclo de refrigeración y examinar cómo cada condición operativa afecta el rendimiento del sistema. Por ejemplo, los valores medidos de presión y temperatura se pueden utilizar para comprender los estados del refrigerante en diferentes puntos del ciclo, mientras que los resultados experimentales se pueden comparar con cálculos teóricos y representar mediante curvas de rendimiento.
El dispositivo de ciclo de refrigeración por compresión de vapor también permite aprender sobre el diagrama de entalpía de presión y los procesos termodinámicos dentro del ciclo de refrigeración. Los estudiantes pueden examinar la evaporación, la compresión, la condensación y la estrangulación, y relacionar estos procesos con la transferencia de calor y la conversión de energía.
La documentación del equipo presenta específicamente el ciclo de refrigeración teórico a través del diagrama de entalpía de presión y explica los cambios térmicos y de energía asociados con cada componente principal.
Esto hace que el equipo de laboratorio de refrigeración sea útil para desarrollar una comprensión de la capacidad de refrigeración, el trabajo del compresor, el coeficiente de rendimiento, la transferencia de calor, las relaciones presión temperatura y la diferencia entre el funcionamiento teórico y real del sistema.
El dispositivo de ciclo de refrigeración por compresión de vapor entregado es adecuado para estudiantes que estudian ingeniería de energía y potencia, ingeniería térmica, ingeniería mecánica, refrigeración y aire acondicionado, y disciplinas relacionadas. A través de operaciones repetidas de laboratorio, mediciones, cálculos y análisis de datos, los estudiantes pueden desarrollar habilidades prácticas junto con sus conocimientos teóricos.
Los experimentos también alientan a los estudiantes a identificar relaciones entre las condiciones operativas y el rendimiento del sistema, interpretar errores experimentales, analizar procesos de conversión de energía y sacar conclusiones a partir de datos medidos. Los materiales del producto incluyen específicamente objetivos experimentales relacionados con la comprensión de los principios de refrigeración, la interpretación del diagrama de entalpía de presión, el análisis de cambios de rendimiento y el desarrollo de la capacidad de los estudiantes para realizar trabajos experimentales exploratorios.
Para la Universidad Jiao Tong de Shanghai, la entrega proporciona un dispositivo de ciclo de refrigeración por compresión de vapor dedicado para el estudio práctico de los principios de refrigeración y aire acondicionado. Al combinar componentes de refrigeración visibles, parámetros operativos medibles y experimentos de refrigeración estructurados, el sistema ayuda a crear un entorno de enseñanza en el que los estudiantes pueden conectar la termodinámica de ingeniería con la operación y el análisis de sistemas de refrigeración reales.
