El desafío . La Universidad Politécnica Northwestern (NPU), líder en educación en ingeniería aeroespacial, necesitaba más que un túnel de viento de laboratorio estándar. La universidad exigía una costumbre.  construyó un túnel de viento de demostración de aerodinámica para su museo de aviación  una exhibición  sistema de calificaciones que podría explicar visualmente los principios del vuelo al público mientras simultáneamente apoya las manos  en experimentos de estudiantes. Un túnel de viento de investigación convencional era demasiado grande para un museo. MicroNewton entregó un túnel de viento de demostración de principios de aerodinámica para museo de aviación diseñado específicamente para satisfacer esta doble demanda.

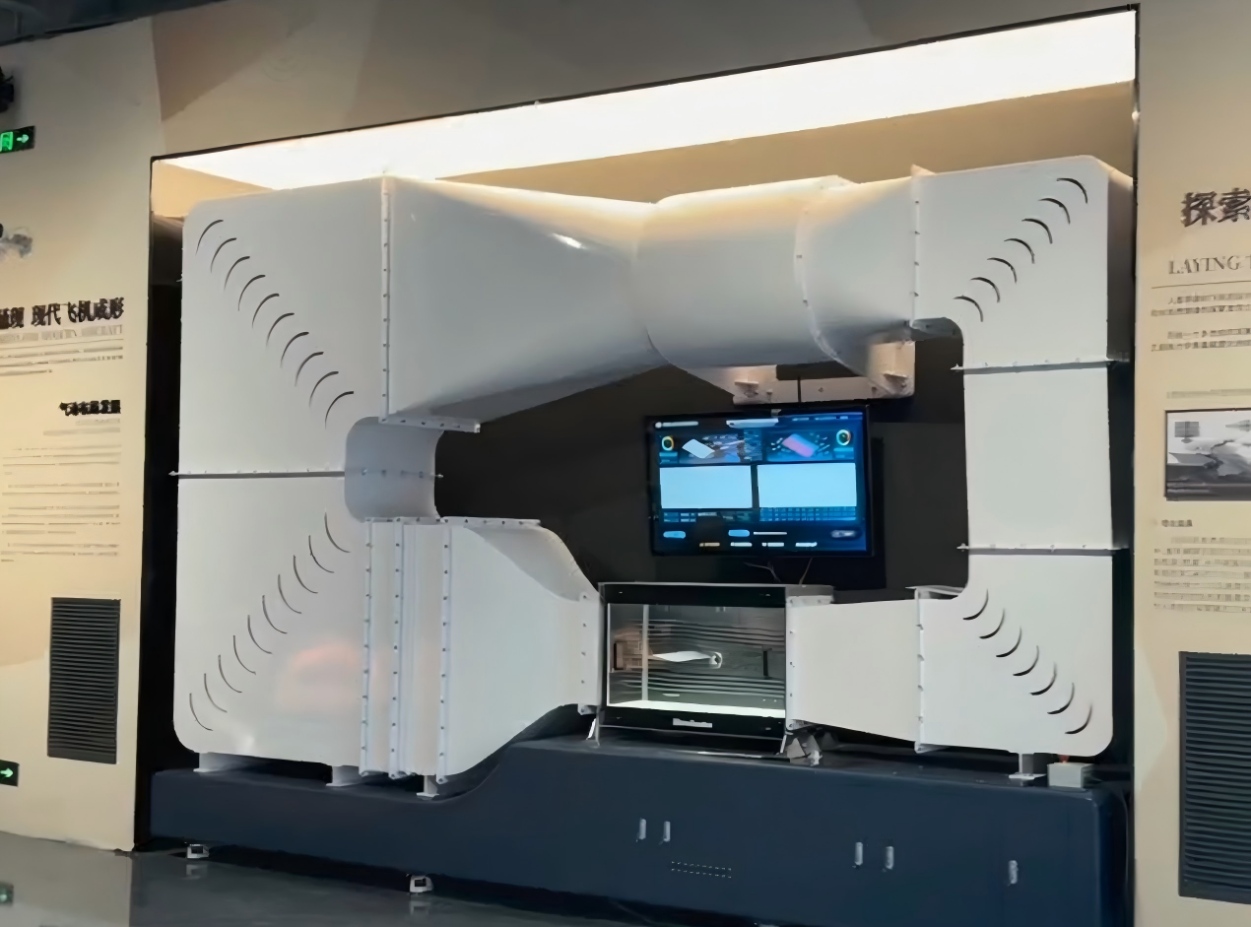

La solución. Construido como un bajo  velocidad cerrada  En un túnel de viento circular, el sistema personalizado mide 4,9 m de largo × 3,2 m de alto × 0,75 m de profundidad y alcanza una velocidad máxima del viento de 30 m/s con 0 precisos. -Ajuste de 30 m/s. Su sección de prueba transparente y su pantalla integrada convierten el túnel de viento en una herramienta de enseñanza, revelando cada etapa interna.  el rectificador con nido de abeja y malla amortiguadora, la sección de contracción, la sección de prueba, el difusor, la sección de potencia y las paletas guía de esquina. una pared  El diseño montado con soporte inferior ahorra espacio en el piso, la turbulencia se controla al 2% y el ruido general se mantiene por debajo de 60 dB, lo que hace que el sistema sea adecuado para un entorno de museo público.

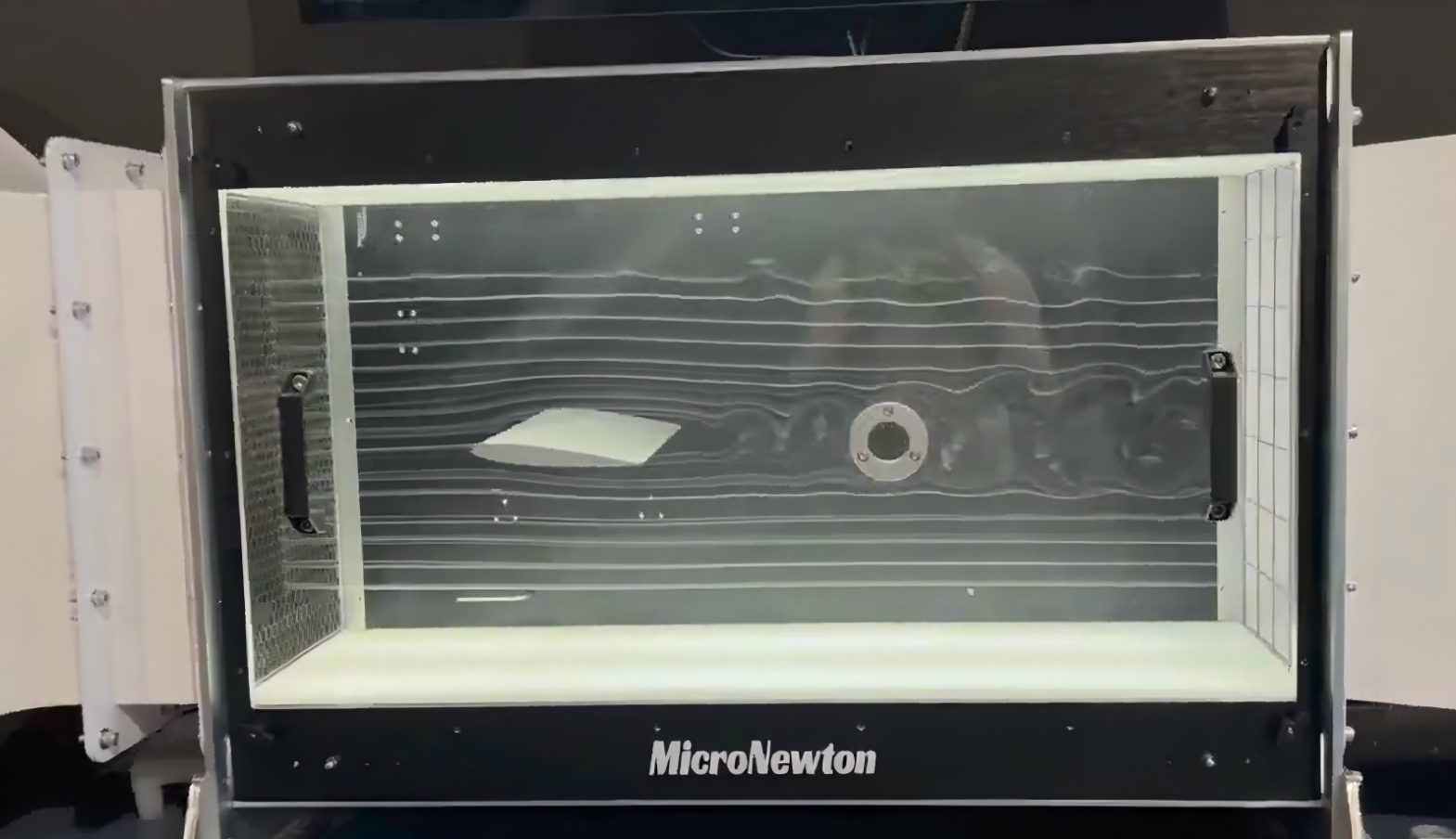

Lo que aprenden los estudiantes. El túnel de viento sirve a estudiantes de ingeniería aeroespacial de pregrado y posgrado, junto con visitantes del museo. A través de la observación y medición directa, los estudiantes dominan los puntos básicos de conocimiento de la aerodinámica: fuerzas de sustentación y resistencia, momento de cabeceo, coeficientes de sustentación y resistencia, distribución de presión alrededor de los perfiles aerodinámicos, la influencia del ángulo de ataque, comportamiento de pérdida y separación de flujo. El sistema admite pruebas de al menos dos modelos de perfiles aerodinámicos con diferentes velocidades del viento y ángulos de ataque. un peine  Un generador de humo de tipo combinado con un sistema de iluminación hace posible la visualización del flujo, haciendo que los patrones de flujo de aire y las zonas de separación alrededor del perfil sean visibles a simple vista. un tres  El equilibrio de los componentes captura el real.  datos de fuerza de tiempo, mientras que el software de control muestra curvas dinámicas  momento de elevación, arrastre y lanzamiento versus ángulo de ataque  además de curvas de distribución de presión y proporciona advertencias de pérdida y flujo.  Indicadores de punto de separación. Los estudiantes también pueden registrar y revisar datos experimentales a través del autocontrol del sistema.  Función de registro de evolución.

El resultado. Combinando museo  visualización de calidad con investigación  medición de grado, el túnel de viento de demostración personalizado de MicroNewton le brinda a NPU una plataforma única que educa, inspira y experimenta  uniendo la teoría aerodinámica y las manos  en la práctica para la próxima generación de ingenieros aeroespaciales.
