Avanzando en la educación práctica sobre mecánica de fluidos en la Universidad de Tsinghua
Compartir:
La reciente entrega de la plataforma de prueba de túnel de agua pequeño H501 a la Universidad de Tsinghua ofrece un recurso experimental dedicado para la instrucción práctica en mecánica de fluidos y disciplinas de ingeniería relacionadas. Este sistema genera un flujo de prueba constante y de baja turbulencia y funciona con secciones de prueba y modelos de muestras intercambiables, lo que permite a los estudiantes analizar el comportamiento de los fluidos mediante observación visual directa y medición cuantitativa.

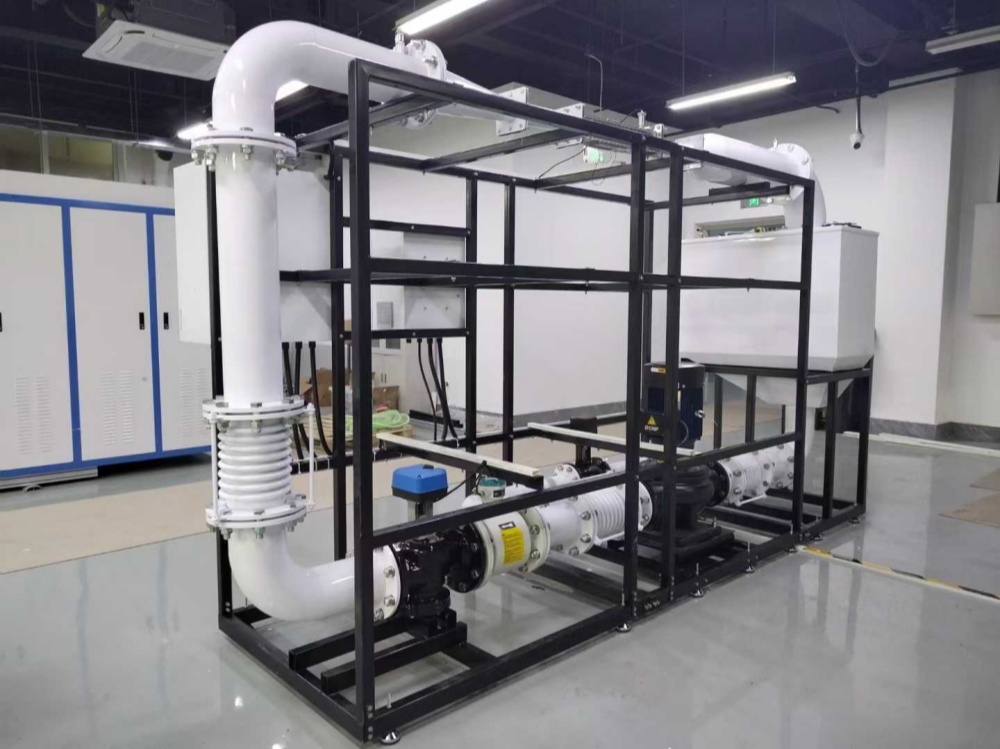

La plataforma de prueba de túnel de agua pequeño H501 comprende una sección de contracción, una sección de prueba, una sección de difusor, una bomba de flujo axial, una unidad de enderezamiento de flujo y una cámara estabilizadora de flujo. Los operadores pueden regular la velocidad del flujo mediante válvulas de control y convertidores de frecuencia, y la cámara de prueba admite modelos experimentales intercambiables para diversas tareas de investigación.
Esta configuración crea un entorno de laboratorio tangible para los principios de la mecánica de fluidos que a menudo se enseñan únicamente mediante fórmulas matemáticas y simulaciones teóricas. Con diferentes modelos equipados, los educadores pueden realizar experimentos que cubren las fuerzas de arrastre y elevación de fluidos, la formación de capas límite, estructuras de flujo complejas y aplicaciones de fluidos biónicos. También se encuentran disponibles secciones de prueba personalizadas y modelos especializados para proyectos experimentales avanzados.
La plataforma de prueba de túnel de agua pequeño se integra perfectamente con otro hardware de enseñanza de mecánica de fluidos: aparato de fricción de fluidos, unidad de hidrostática y propiedades de fluidos, equipo de prueba de cavitación Venturi y unidad de demostración de bombas en serie paralela. Combinados, este conjunto de instrumentos de laboratorio respalda el aprendizaje práctico que abarca las propiedades de los fluidos, la presión estática, la dinámica del flujo de las tuberías, las características de rendimiento de las bombas, los fenómenos de cavitación, el arrastre del flujo y el análisis del flujo externo.
Estas herramientas de laboratorio unen la teoría abstracta de la mecánica de fluidos y los escenarios de flujo de ingeniería del mundo real. El aparato de fricción de fluidos ilustra la caída de presión y las pérdidas por fricción del sistema de tuberías, mientras que la unidad de bomba en serie paralela demuestra la lógica operativa de la bomba y el rendimiento general del sistema. Los experimentos complementarios cubren los fundamentos hidrostáticos y los comportamientos de cavitación.

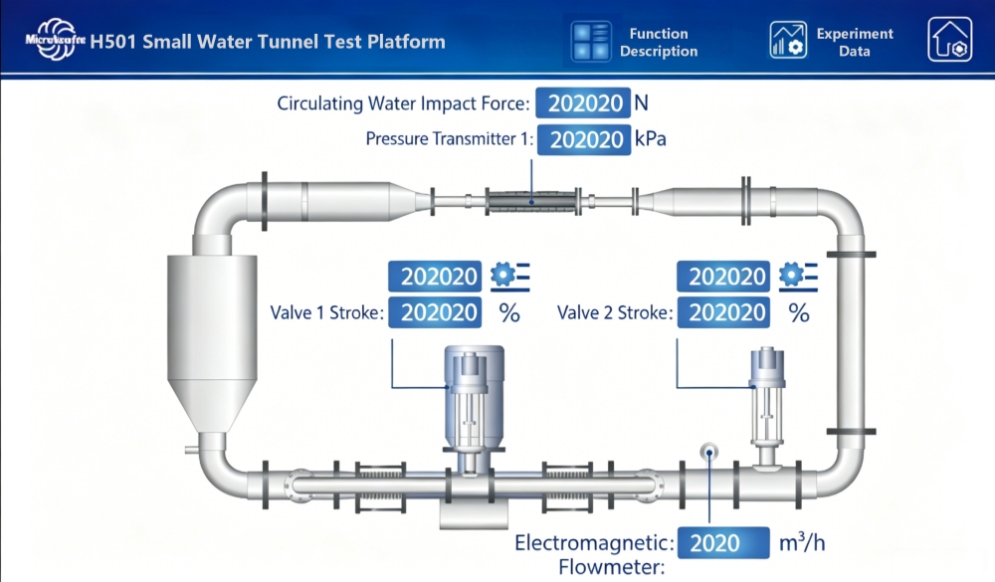

A medida que los usuarios modifican los parámetros de flujo en la plataforma H501, el sistema genera conjuntos de datos experimentales auténticos junto con respuestas de modelos visuales. Su interfaz de control muestra el caudal, el posicionamiento de la válvula, los valores de presión y la fuerza de impacto del fluido en tiempo real; El tanque de agua incorporado está equipado con un indicador de nivel de agua para monitorear el estado del agua en circulación.
Los flujos de trabajo experimentales admitidos incluyen medición de la fuerza de arrastre y elevación, pruebas de transición de capa límite, pruebas de visualización de flujo y análisis relacionados con la cavitación. Estos ejercicios de laboratorio desarrollan la comprensión de los estudiantes sobre las firmas de flujo, las influencias de la presión, la evolución de la capa límite, la resistencia, la elevación y las arquitecturas de flujo complejas.
El sistema de túnel de agua H501 implementado sirve a estudiantes que se especializan en Mecánica de Fluidos, Ingeniería Mecánica, Ingeniería Aeroespacial, Ingeniería Civil, Ingeniería Marina y campos técnicos adyacentes. Las operaciones prácticas de laboratorio, las pruebas de modelos, la adquisición de datos y el procesamiento analítico ayudan a los estudiantes a dominar las competencias básicas: diseño experimental, observación de ingeniería, interpretación de datos cuantitativos y habilidades de resolución de problemas.
Para la Universidad de Tsinghua, esta nueva instalación fortalece la pedagogía de la mecánica de fluidos aplicada. Conecta los axiomas teóricos de los libros de texto con patrones de flujo observables y resultados empíricos mensurables. Gracias al modelo flexible y a las configuraciones de condiciones de flujo, la plataforma se adapta a laboratorios de enseñanza de rutina, así como a iniciativas de investigación ampliadas dirigidas por estudiantes.
