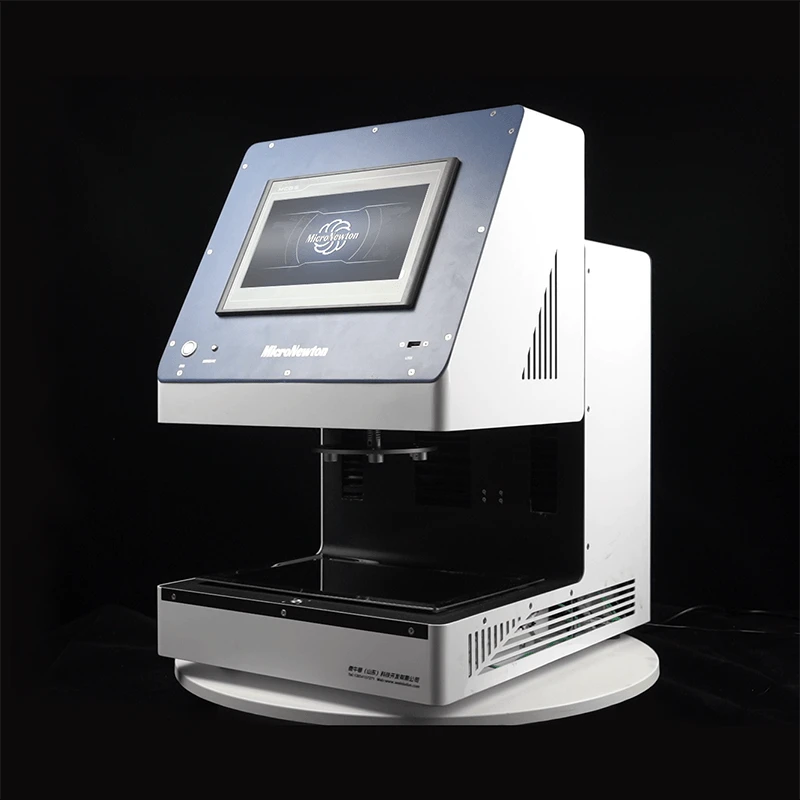

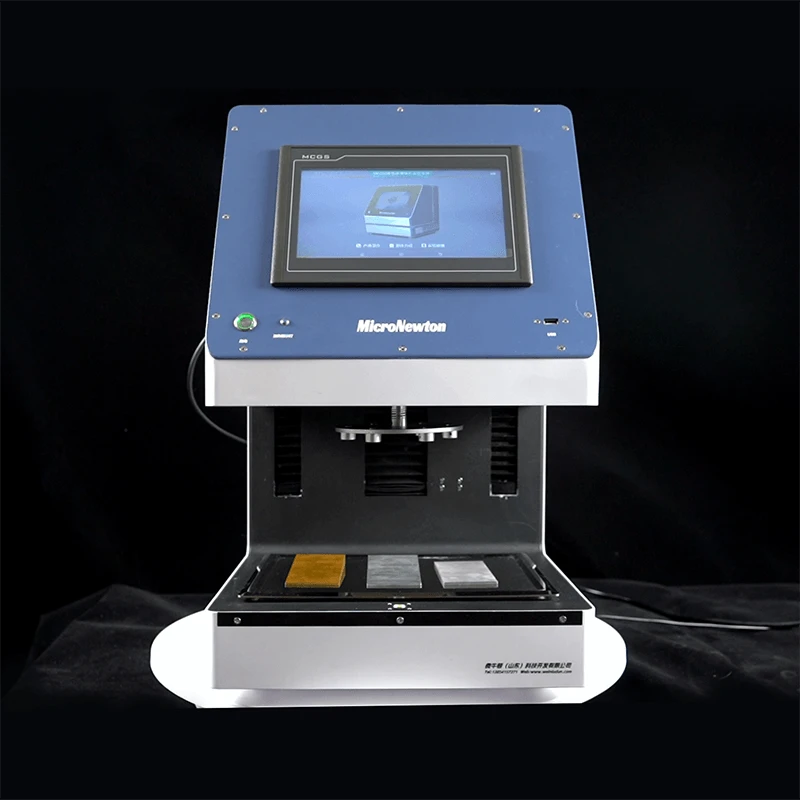

Transferencia de calor por ebulición
Este producto está diseñado basándose en la teoría de ebullición de película en Transferencia de Calor. Integra un sistema de calefacción, un sistema de elevación de gotas y un sistema de control y adquisición de datos. El aparato se utiliza para estudiar la ebullición de la película (fenómeno de Leidenfrost) bajo diferentes alturas de gotas, tamaños de gotas y estructuras superficiales.
Permite realizar una serie de experimentos basados en el fenómeno de ebullición de la película de Leidenfrost y puede ampliarse a otros estudios relacionados con las gotas.

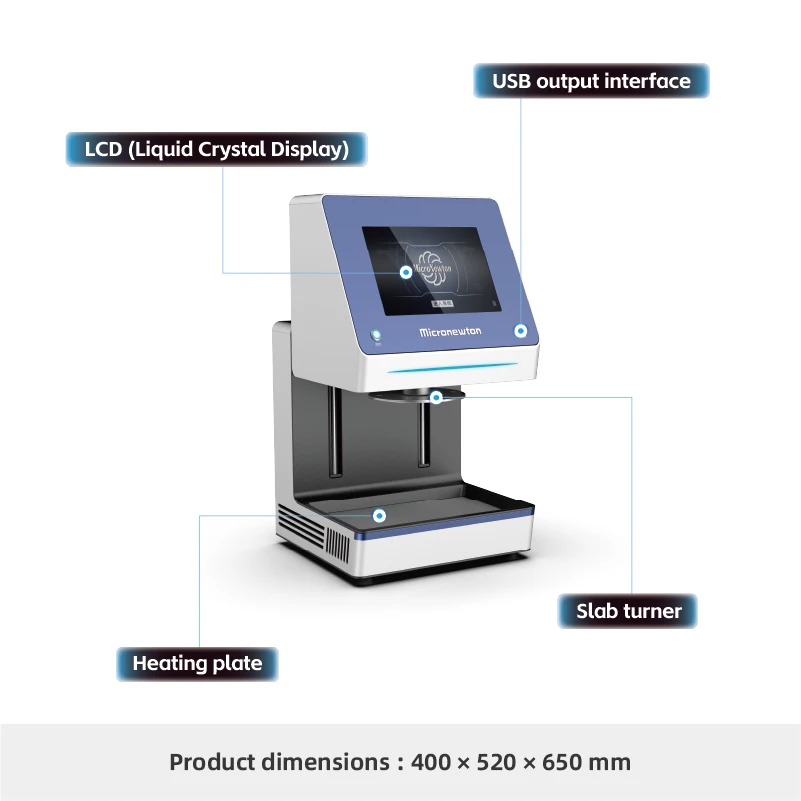

El sistema está equipado con una pantalla de visualización de funcionamiento. La estructura principal incluye una función de elevación, que ahorra espacio en el laboratorio y evita la acumulación de polvo y rayones en la superficie, extendiendo así significativamente la vida útil de la superficie de trabajo.
Compartir:
Added to cart successfully
Funciones experimentales
1.Observar el fenómeno Leidenfrost de las gotas de agua sobre diferentes superficies rugosas (lisa, en dientes de sierra, etc.).
2.Estudiar la dirección del movimiento y la velocidad de las gotas en placas de dientes de sierra con diferentes materiales y ángulos de inclinación.
3. Trazar curvas de vida útil de las gotas y analizar los cambios de tamaño geométrico a lo largo del tiempo.
4.Con múltiples módulos experimentales, demuestre el movimiento direccional de las gotas y compare los comportamientos de movimiento en diferentes muestras de prueba.
Atributos del producto
|
Modelo de producto |
TH300 |
Nombre del producto |
Aparato experimental de ebullición de película |
|
Materiales principales |
Placa de acero galvanizado, acero inoxidable 304, latón H62 |
Dimensiones |
400 × 520 × 490 milímetros |
|
Peso del producto |
58,25 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásica de tres hilos, 220V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
1. Tres pistas de dientes de sierra de 60° (aluminio/latón/acero inoxidable) 2. Bloque de oruga de aluminio con dientes de sierra planos 3. Bloque de oruga de aluminio con dientes de sierra convexos 4. Bloque de aluminio especial para experimentos sobre la vida útil de las gotas. |
Módulos opcionales |
Ninguna |
